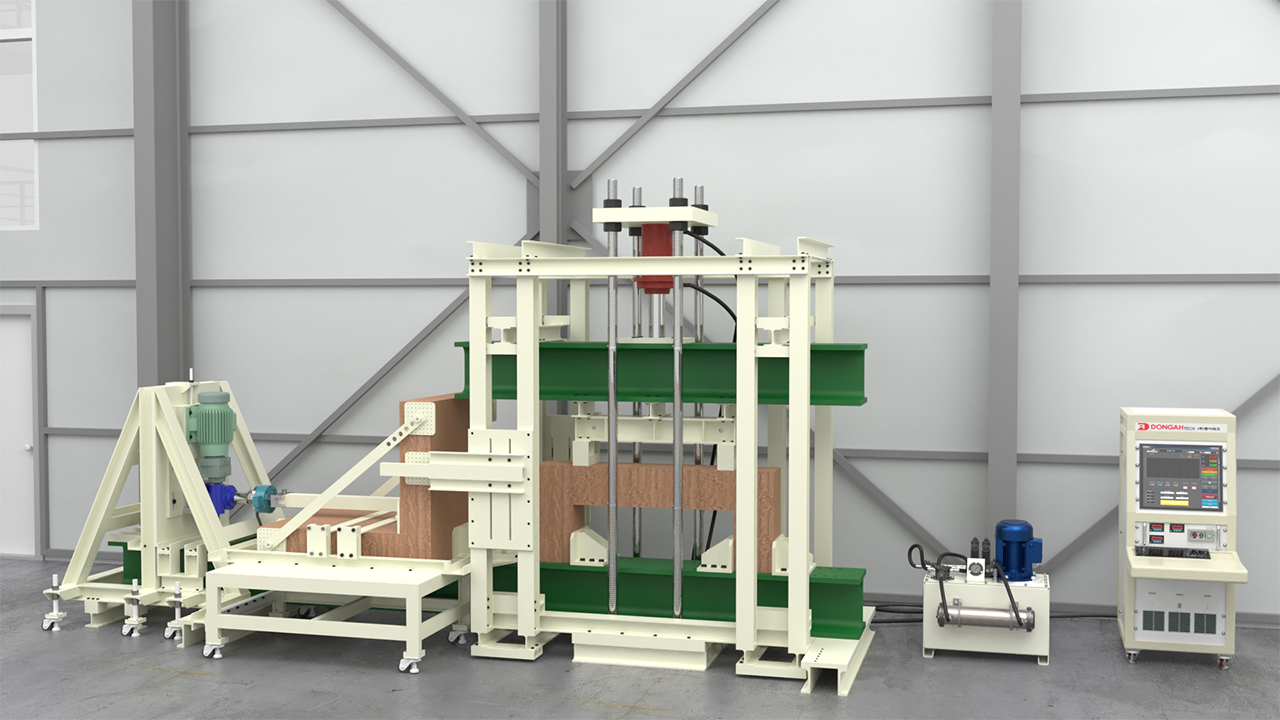

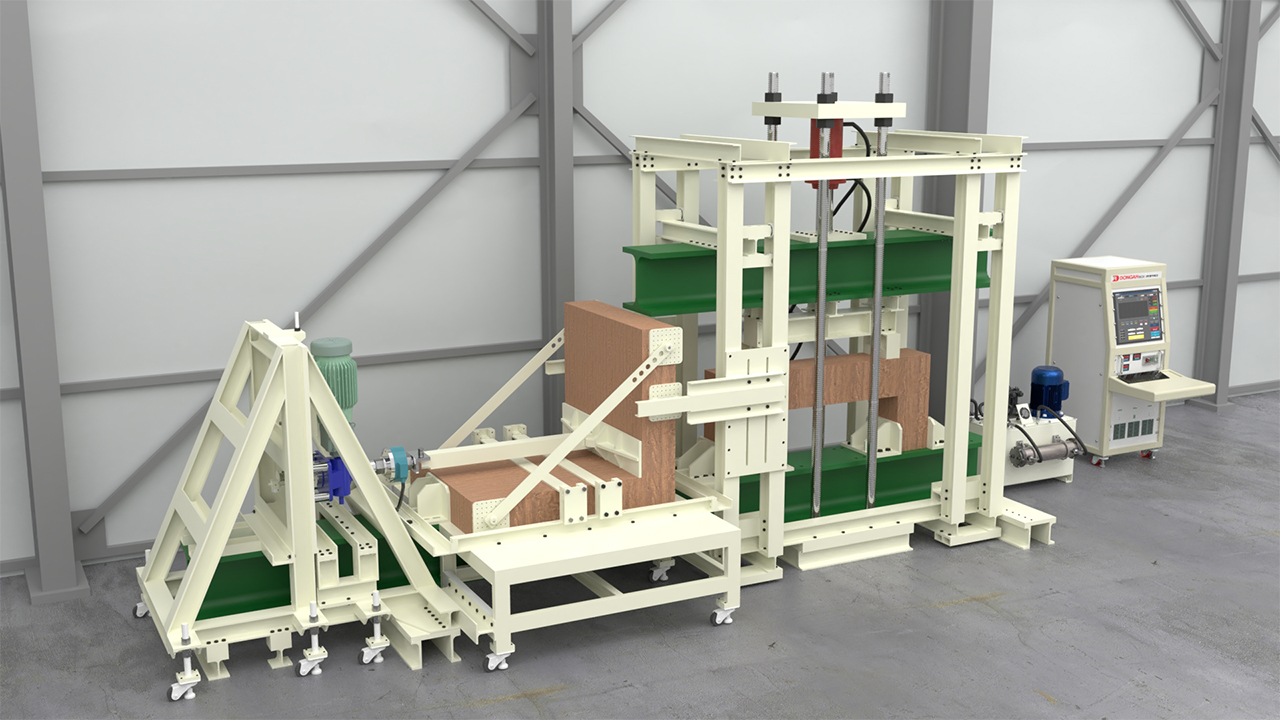

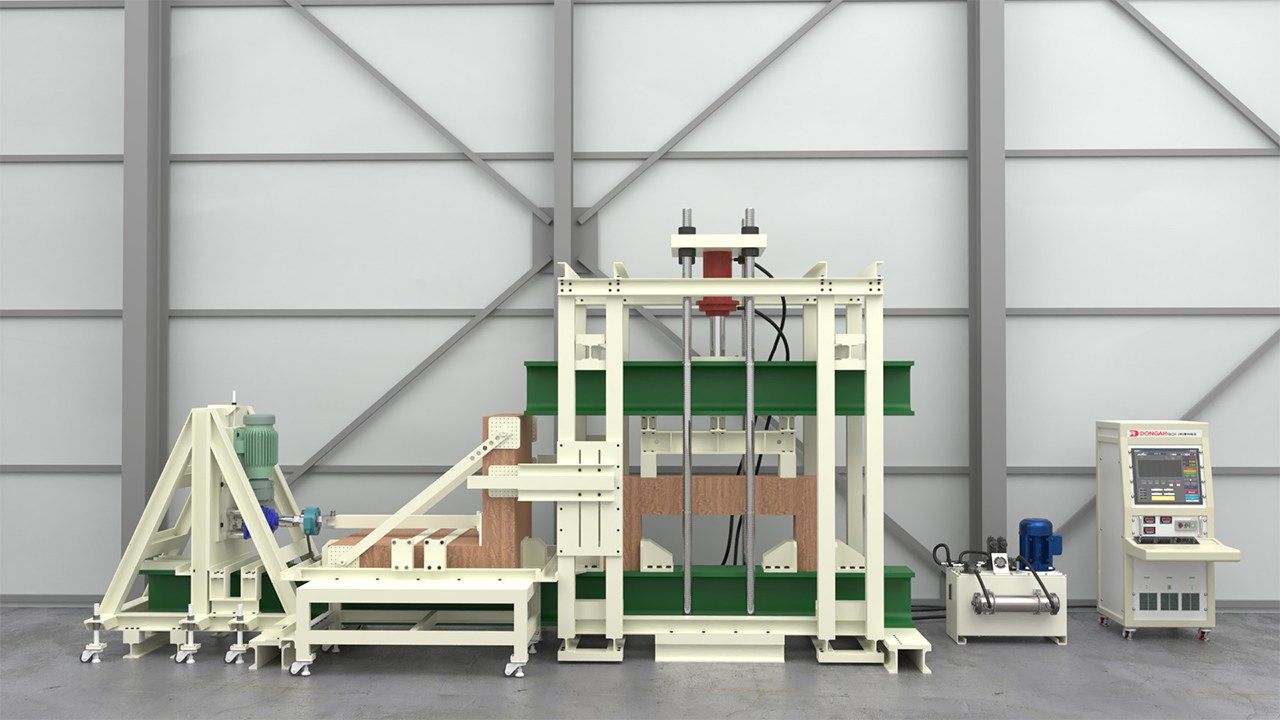

목재의 물리적 특성시험을 하기 위하여 제작된 다목적 시험장비로 최대하중 50ton의

유압압축 시스템과 최대하중 20ton의 기계식 전단 시스템으로 구성되어 있음.

1) Compression system

• Max capacity : 50tonf
• Ram stroke : 500mm
• Load compression : Hydraulic valve Control

2) Hydraulic

• Load display : Digital LED display
• Motor : 0.75kW(Ø1, 220V)
• Source : AC 220V, 60Hz
• Dimensions : L 0.6m x D 0.5m x H 1.2m

3) Shear system

• Max Capacity : 20tonf
• Stroke : 500mm
• Grip은 Plate joint 제작하여 시편 설치가 용이 함.
• 고강도 재질을 사용하여 변형이 되지 않도록 함.

4) 재하 시스템

• 수평변위시스템은 프로그램에 의한 자동 콘트롤방식 이며, 디지털 자동 PLC 콘트롤시스템으로 재하 방식이 용이하게 되어 있으며, 전단속도는 0.04 ~ 75mm/min 서보시스템 방식으로 됨.
