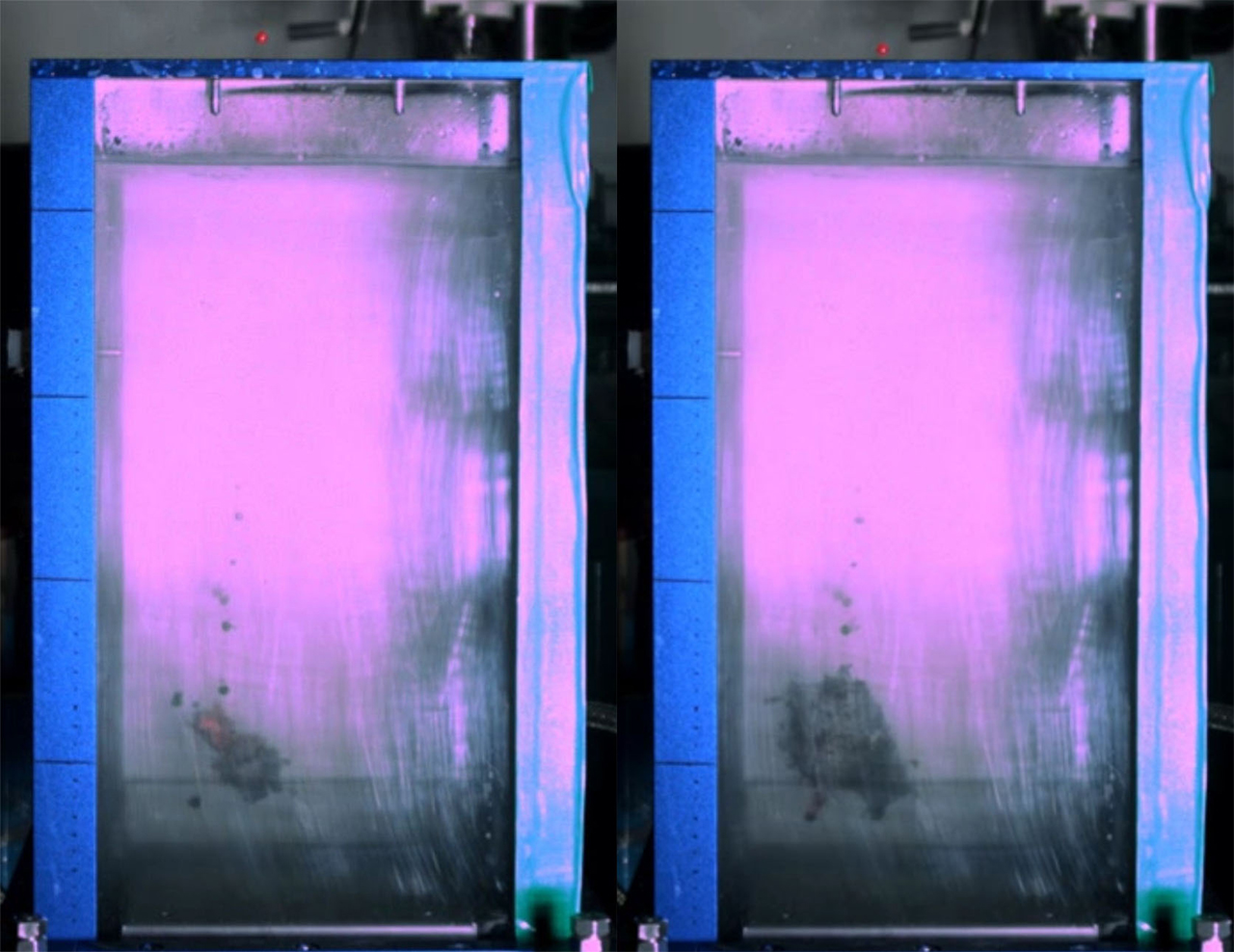

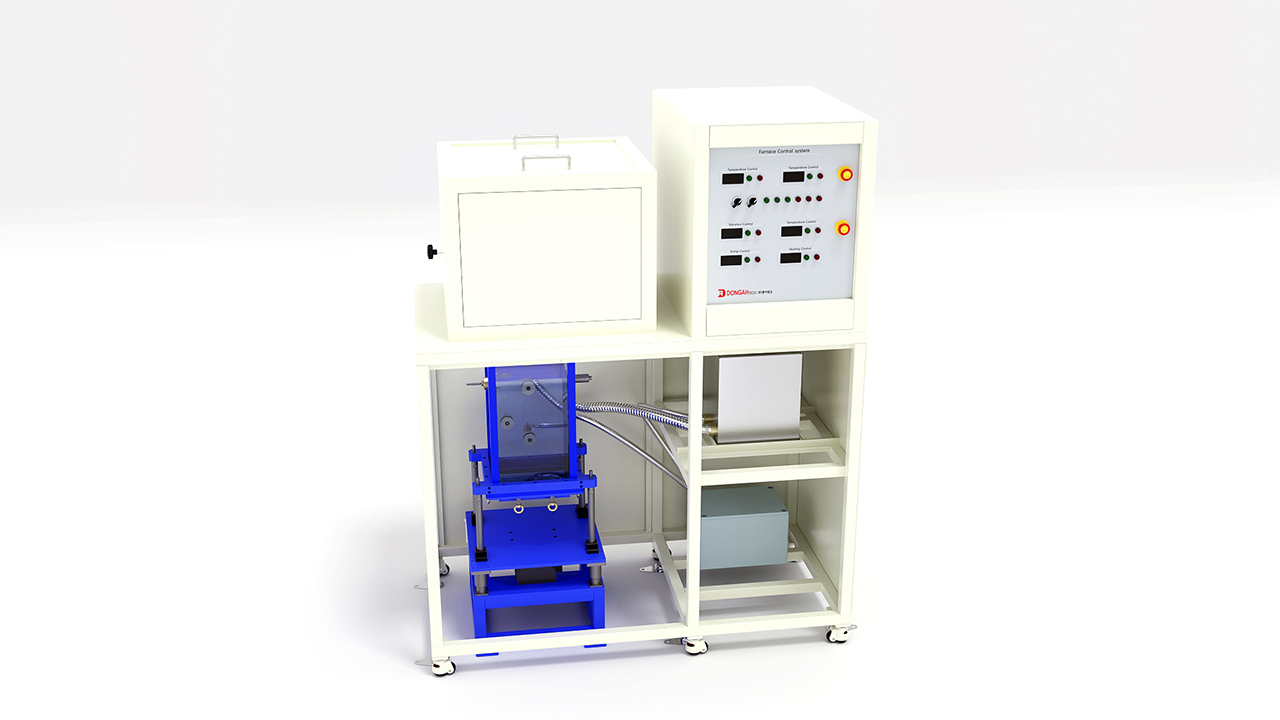

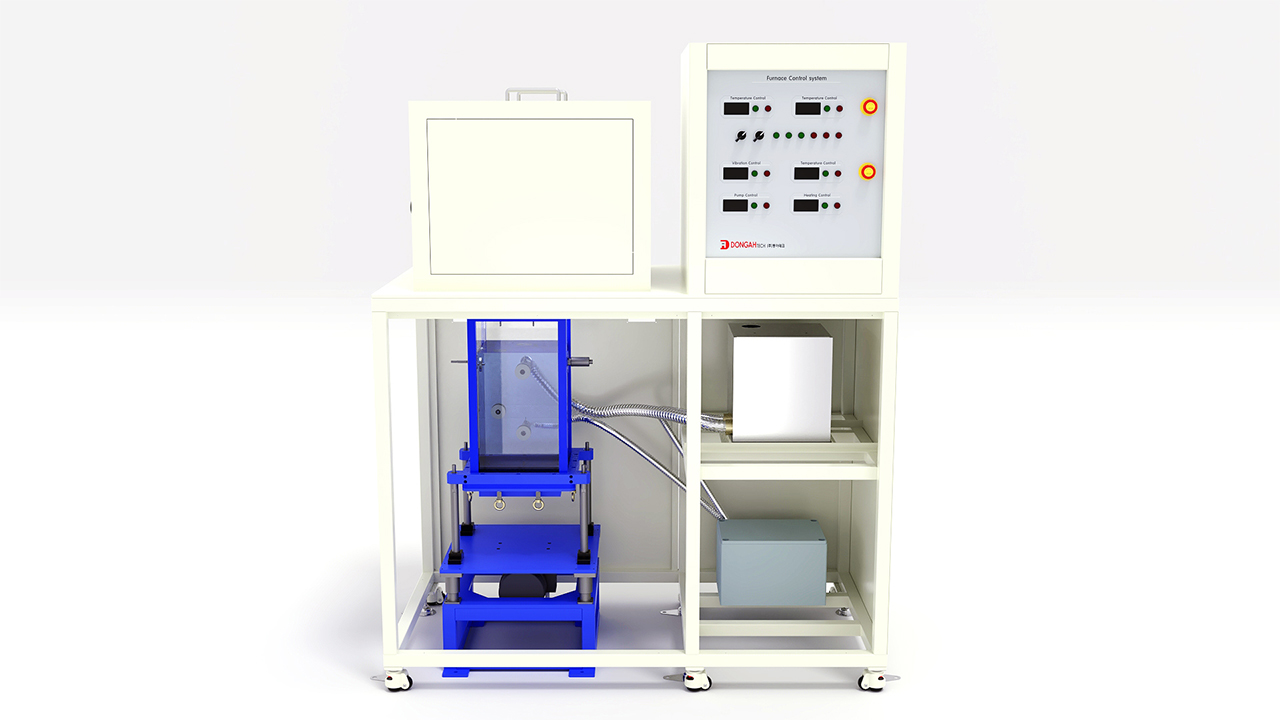

제철소의 용융금속과 수분과의 접촉에 의해 발생하는 안전사고를 미리 방지 할 수 있는 방법을 연구하기 위한 실험장치로 1500℃ 고온의 전기로에 첨가제를 넣고 철광석을 녹여서 수조로 낙하 할 수 있도록 되어 있으며 이 때 사용되는 수조는 투명하게 되어 있고 내부의 물의 온도를 조절하는 장비가 장착되어 있음. 또한 실험 시 고속영상촬영이 가능함.

1) 전기로

• 온도 : 1500℃
• 구성 : Super kanthal 1500 heating element , Ceramic alumina 내화재 , 용융도가니 Tilting system , 용융급속 투입용 도가니

2) 콘트롤러 & 데이터로거 (압력 & 온도 등 각종계측)

3) 프레임 크기 : W 1500 x D 800 x H 1900 mm

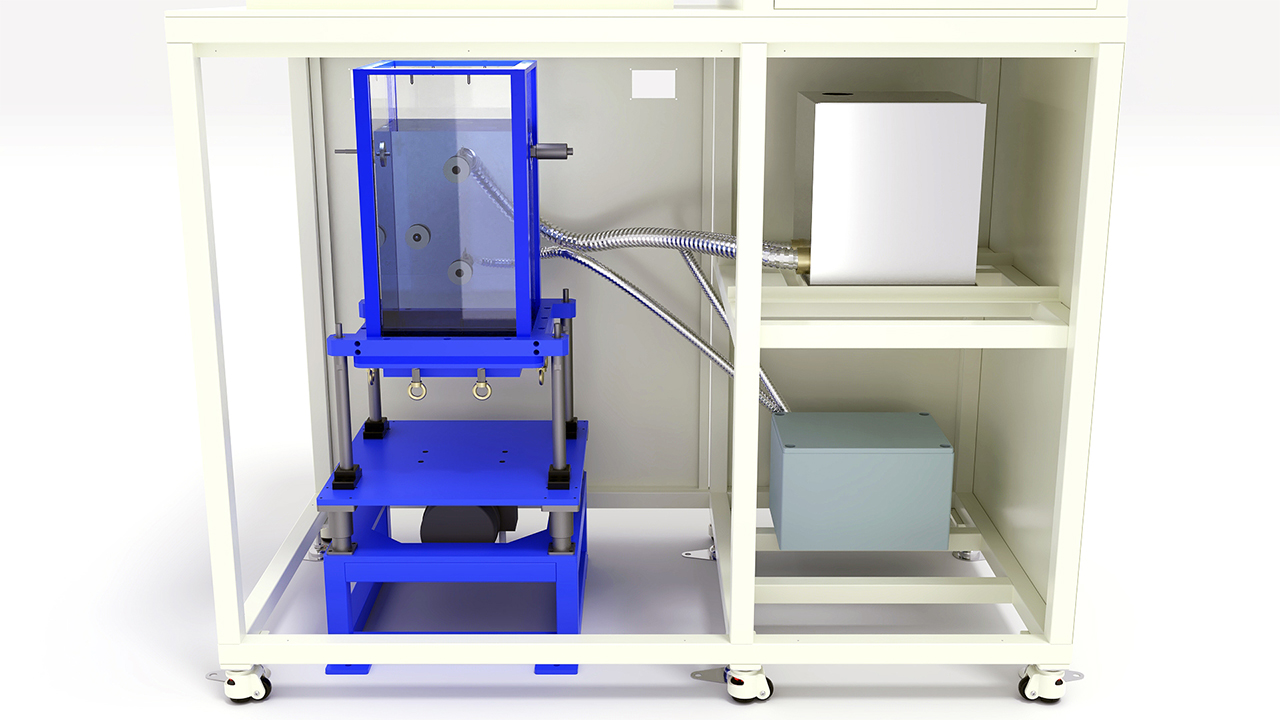

4) 영상 측정용 수조 : Inside W 250 x D 250 x H 500 mm

• 구성 : 물 순환부 , 물 공급부 , Debris필터

5) 히팅장치 : 100℃ 순환 시스템

6) 외부진동모사장치

7) 고속 영상계측 카메라
