이동형 수평 풍동 실험장비

After
Before

DTSW-2301

제작 배경

산림에 발생한 작은 불씨는 바람과 경사의 영향으로 누워버리면 불의 열기(전도열과 복사열)를 앞으로 전달 시켜 엄청난 확산 속도로 큰 화재를 일으킬 위험이 있습니다. 본 장비는 작은 불씨가 경사와 바람이 있는 산림에 붙었을 때 불의 확산 속도를 알아보기 위해 제작된 장비입니다.

주요 구성 및 기능

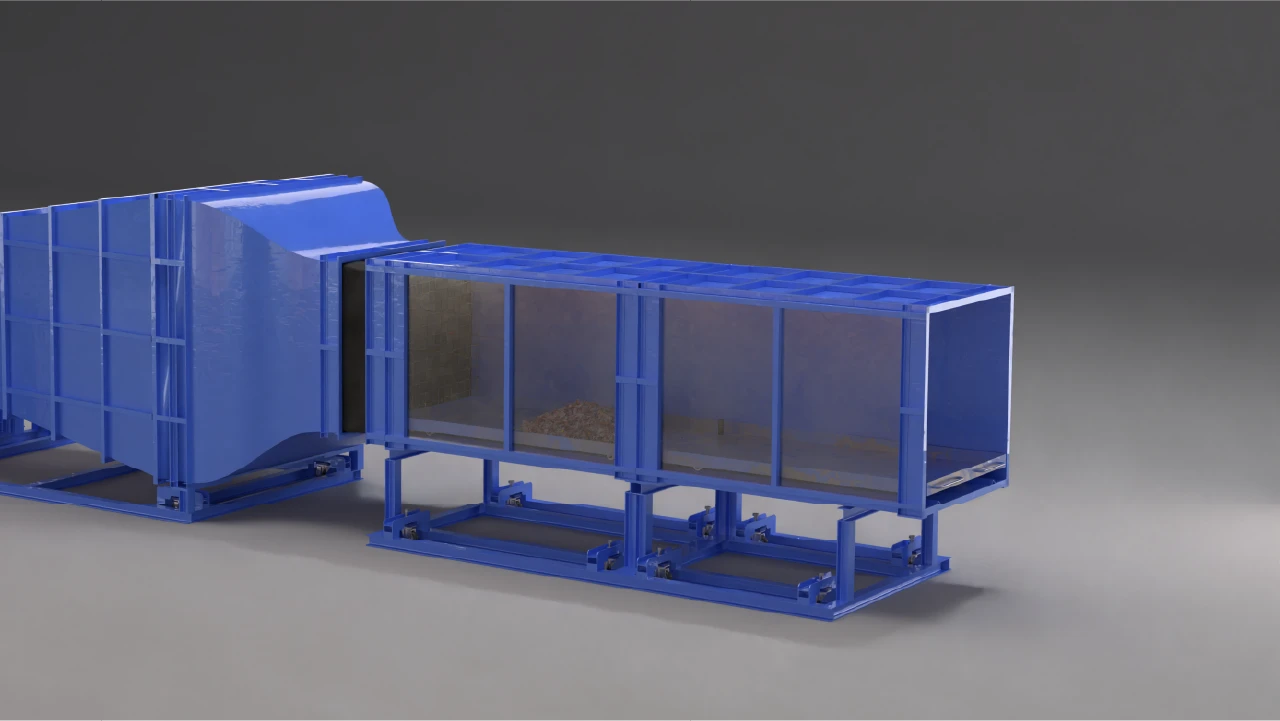

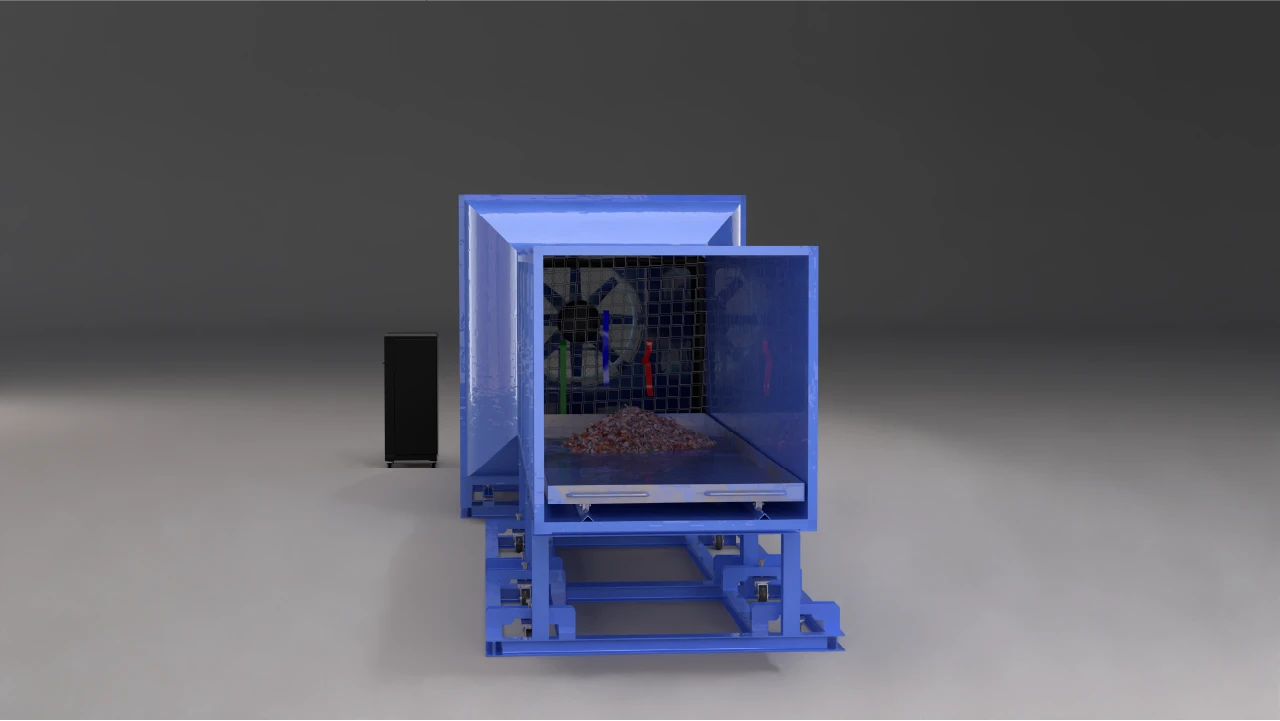

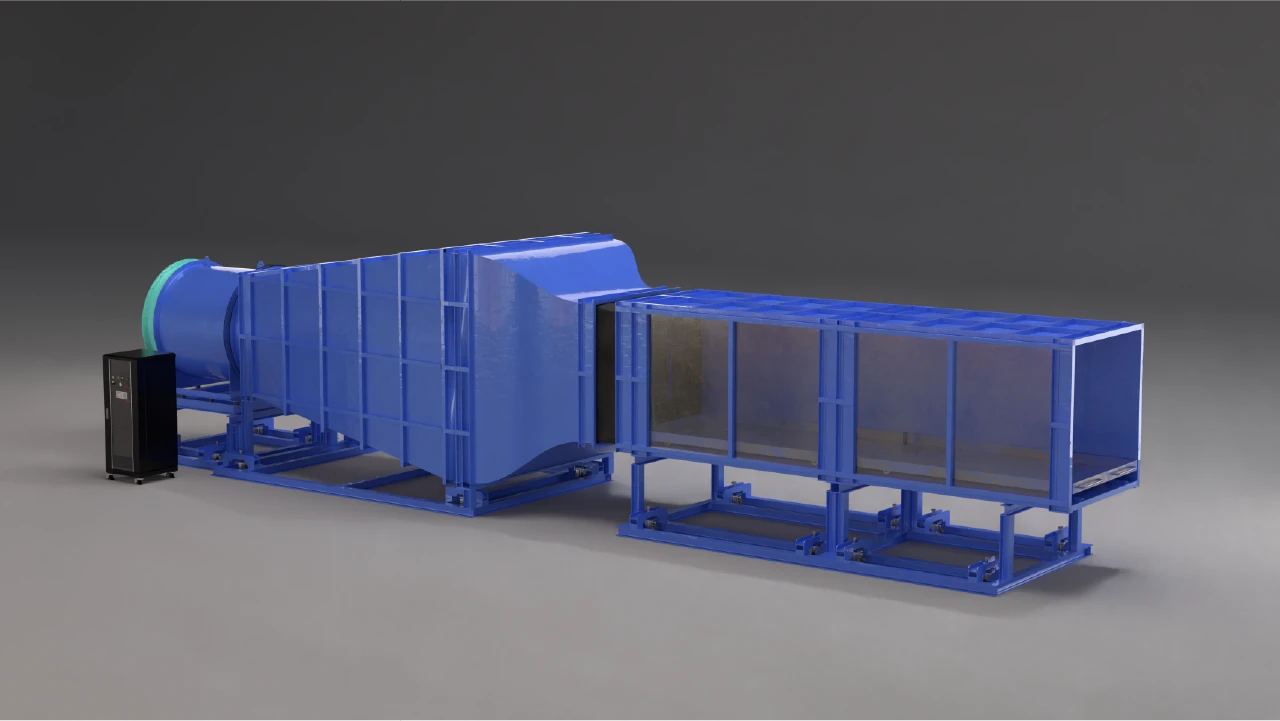

1. 대형 연소 시뮬레이션 공간 : 1.5m x 1.5m x 6m
2. 풍속 제어 : 최대 20m/s, 고정밀 서보제어

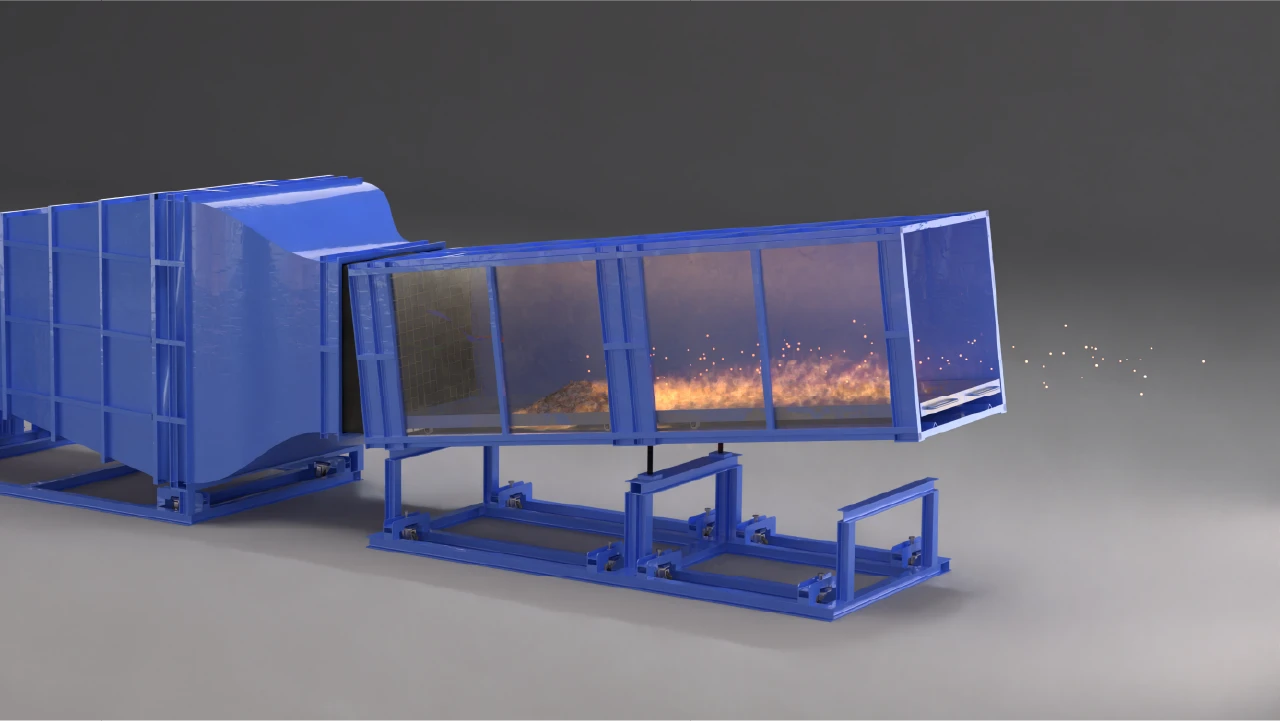

3. 각도 조절 기능 내장 (Hybrid Servo)
4. 실시간 영상 계측 시스템 탑재

활용 분야

1. 산불 확산 연구 실험
2. 건축재료 화재 성능 평가
3. 국가 R&D 산림방재 실증 실험

장비 제작 & 설치 과정

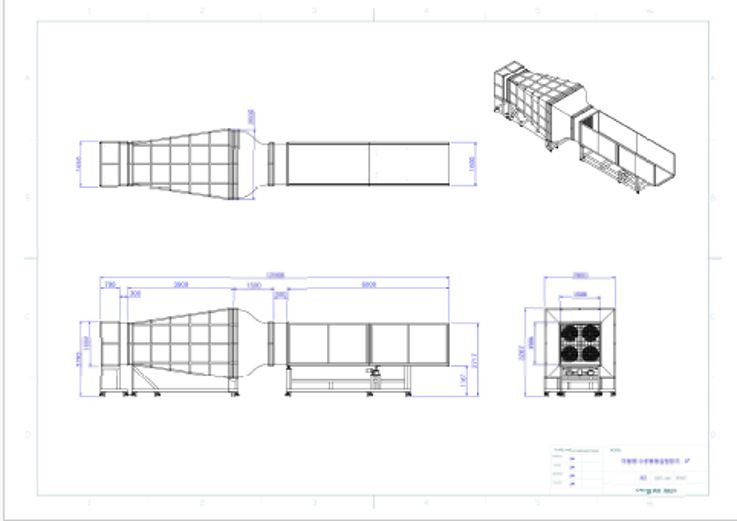

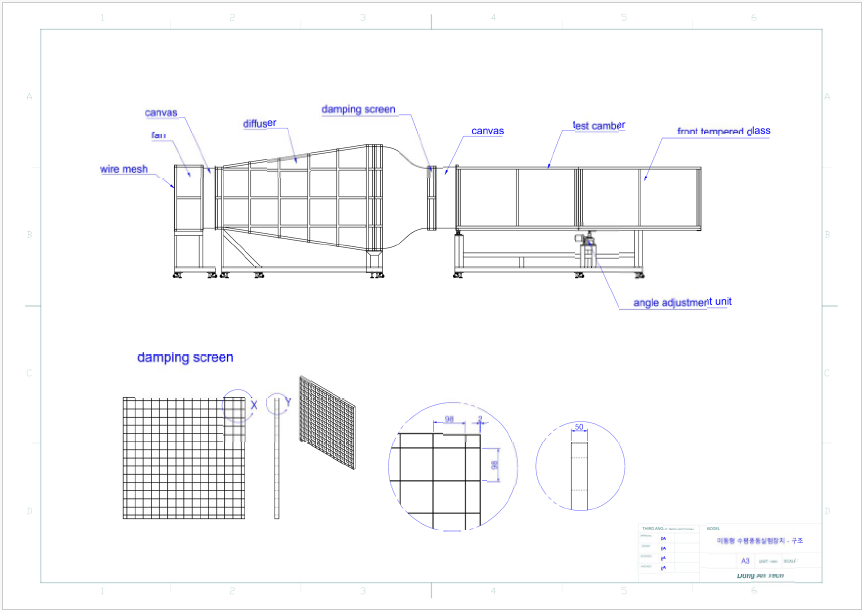

1. 설계 (프레임 및 내부 시뮬레이션 섹션 설계 제작)

2. 제작 (서보 제어기 및 컨트롤 박스 조립)

3. 테스트 및 운반 (풍속 테스트 및 균일도 보정)

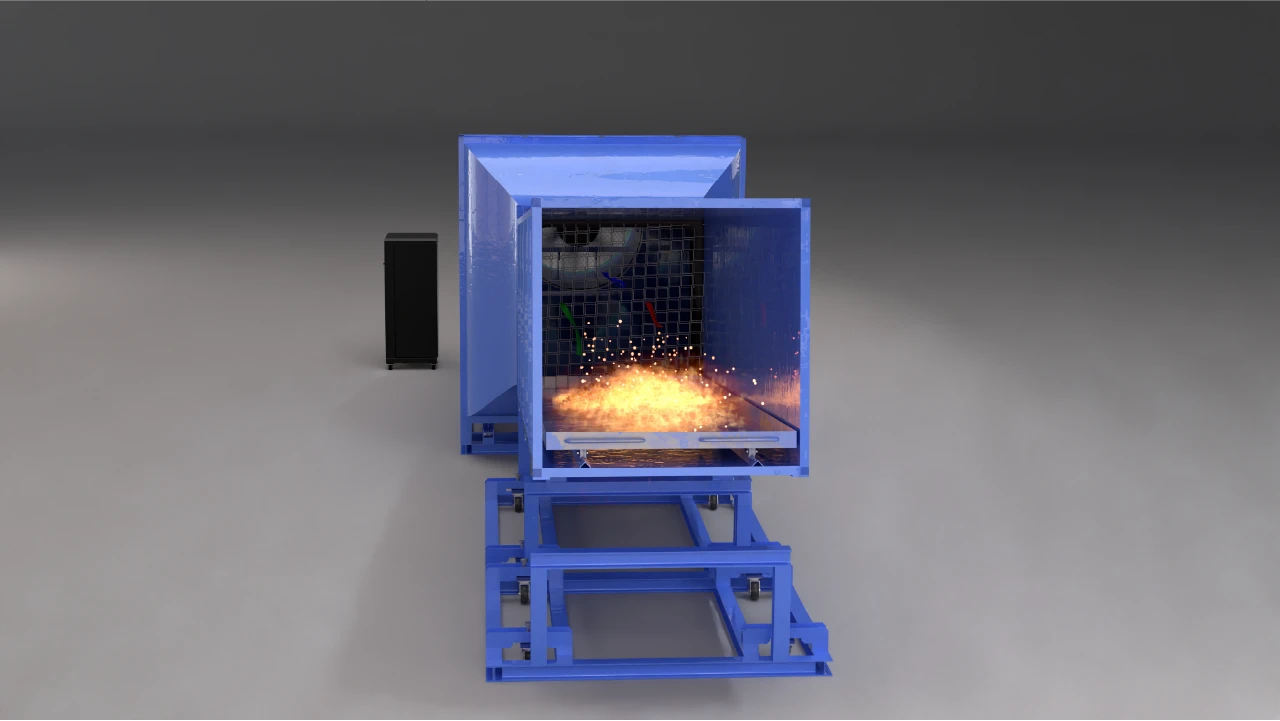

4. 운반 설치 및 현장 검증 (최종 현장 설치 및 점화 실험 수행)
