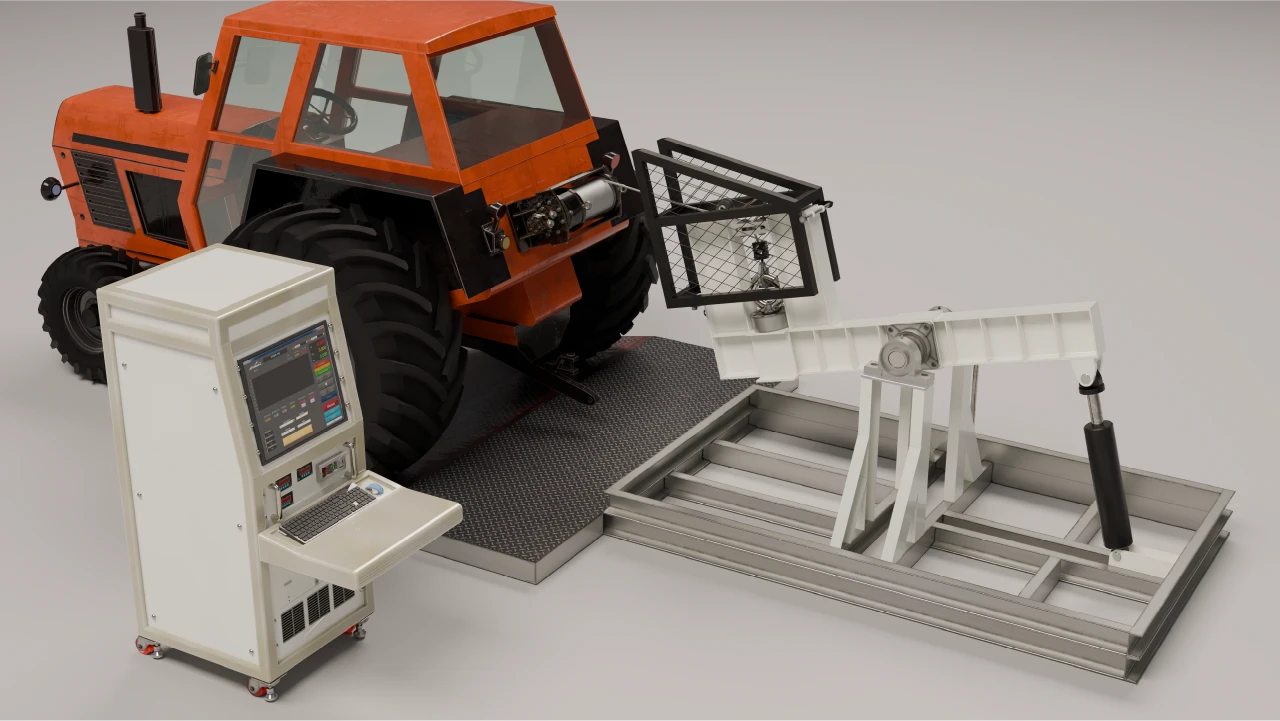

윈치 견인력 테스트 장비
After
Before
DTSF-3014
제작 배경
이 장비는 건설·산업 현장에서 사용되는 소형 로더(스키드로더 등)의 윈치 또는 버킷 계통의 견인력과 하중 전달 성능을 시험하기 위한 성능 평가
장치입니다. 실제 장비에 가해지는 힘을 시뮬레이션하여 하중 전달 구조와 유압 작동 상태를 정밀하게 측정하며, 시험 대상 장비의 안전성과 성능을 과학적으로 검증할 수 있도록 설계되었습니다.
주요 구성 및 기능

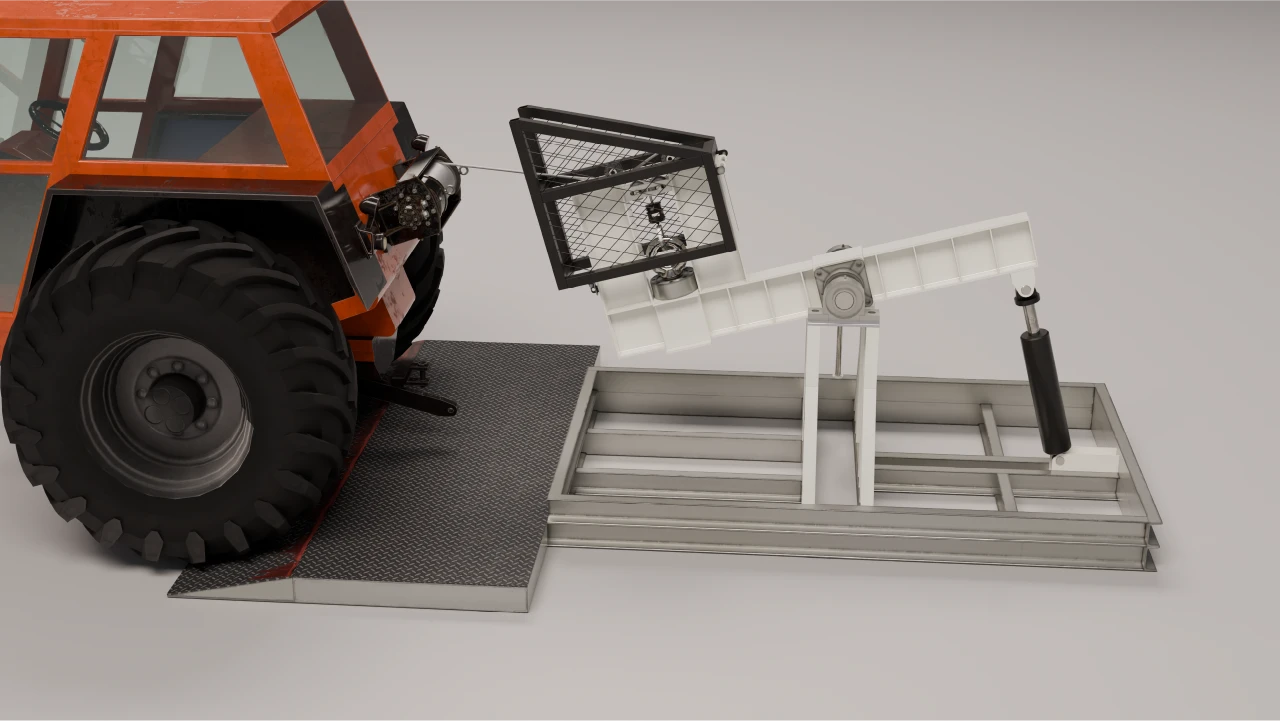

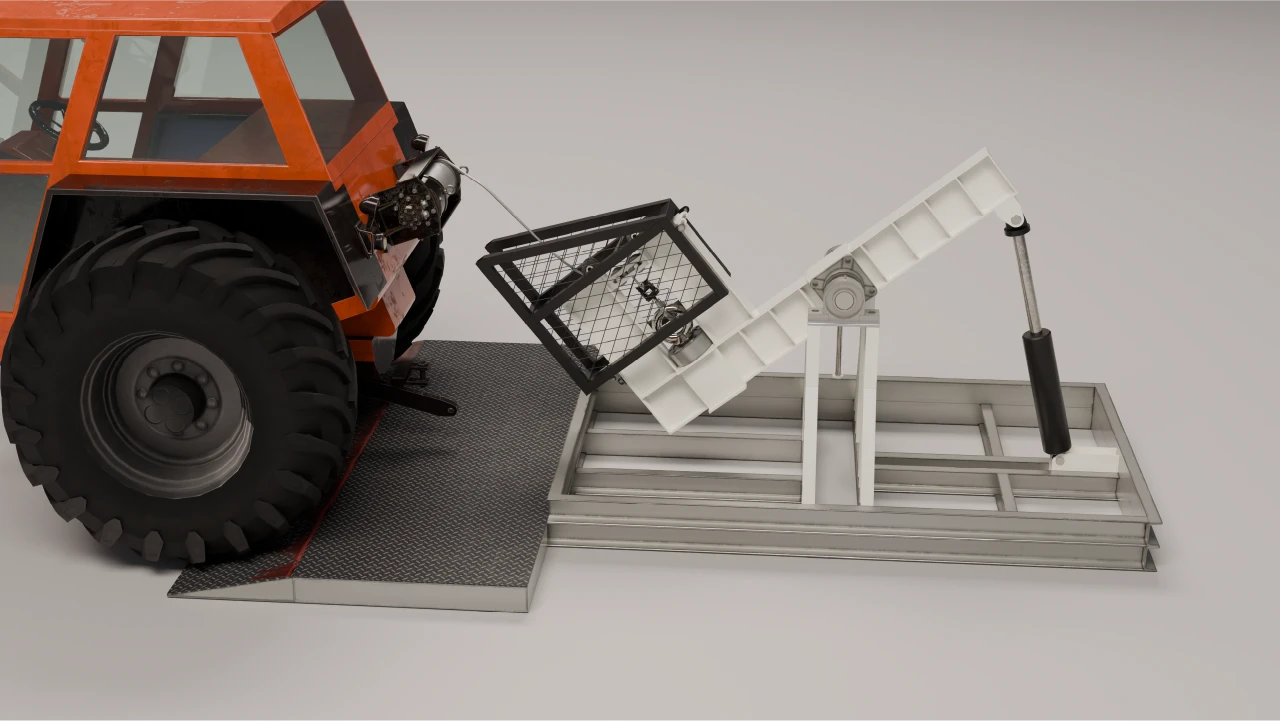

1. 하중 전달 및 고정 구조
- 하부프레임과 상부프레임으로 구성되어 시험체(스키드로더)를 견고하게 고정
- 유압 실린더를 통해 실제 운전 조건과 유사한 하중 인가 가능
2. 유압 작동계 및 센서계
- 10톤급 유압 실린더를 사용하여 견인력을 재현
- 하중 전달부에 로드셀이 설치되어 실시간 힘 측정 가능
3. 안전장치 적용
- 작업자 보호를 위한 메쉬 타입의 전면 안전커버 부착
- 이동식 구조로 장비 접근과 유지보수 용이
4. 측정 데이터 수집
- 로드셀과 인디케이터를 통해 측정된 데이터를 실시간 기록 및 분석 가능
활용 분야
1. 건설기계(스키드로더, 휠로더 등)의 견인력 시험 및 인증
2. 장비 출고 전 품질검사 및 성능 기준 검증
3. 건설 및 기계 관련 교육·훈련용 실습 장비
4. 유압 작동 구조물의 하중 분포 및 구조 해석 시험
제작 과정
1. 설계 및 구조 도면화 -하중 전달 구조, 유압 계통, 안전장치 포함한 3D 모델 설계
2. 구조물 가공 및 조립
3. 센서 및 계측 시스템 설치
4. 안전장치 및 마감
5. 현장 설치 및 시험운영
