압력 손실 측정장치
DTSF-3011
제작 배경
본 시험장비는 공기청정기용 필터의 성능을 평가하고 테스트하기 위한 전용 측정 시스템입니다.
필터의 풍속, 차압 등을 정밀하게 측정할 수 있도록 설계되었으며, 이동형 프레임, 탈부착 장치, 풍속 공급부, 정밀 계측기기로 구성되어 다양한 필터 규격에 대응할 수 있습니다.
주요 구성 및 기능
1. 테스트용 덕트 및 이동형 프레임
- 다양한 필터 사이즈에 대응 가능한 구조
- 실험 공간의 효율적인 배치를 위한 이동식 구성
2. 에어필터 탈부착 장치
- 손쉬운 교체가 가능하도록 설계된 장착 메커니즘
- 반복 시험에 용이한 구조
3. 풍속 공급부
- 균일한 풍속 조건을 시험 환경에 제공
- 필터 성능 실험 시 기준 유량 조건 형성
4. 차압계
- 측정범위: -1000 ~ +1000 Pa
- 정확도: ±0.5%, 분해능: 1 Pa
- 작동온도: 0~+50℃
- 측정방식 : 피에조(Piezo)센서 방식
5. 풍속계
- 측정범위: 0.15 ~ 30 m/s
- 정확도: ±0.3%, 분해능: 0.01 m/s
- 작동온도: 0~+50℃
- 측정방식: 열선 프로브 방식 (Hot-wire type)
활용 분야
1. 공기청정기 필터 성능 시험 및 연구 개발
2. 정화장비 제조업체의 출하 전 품질검사
3. 산업용 필터의 내구성 및 효율 평가
4. 시험 기관 및 인증기관의 정량적 성능 검증 실험
제작 과정 요약
1. 장비 구성 기획
2. 덕트 및 프레임 제작
3. 측정 장비 장착
4. 시운전 및 검수
장비 제작 & 설치 과정

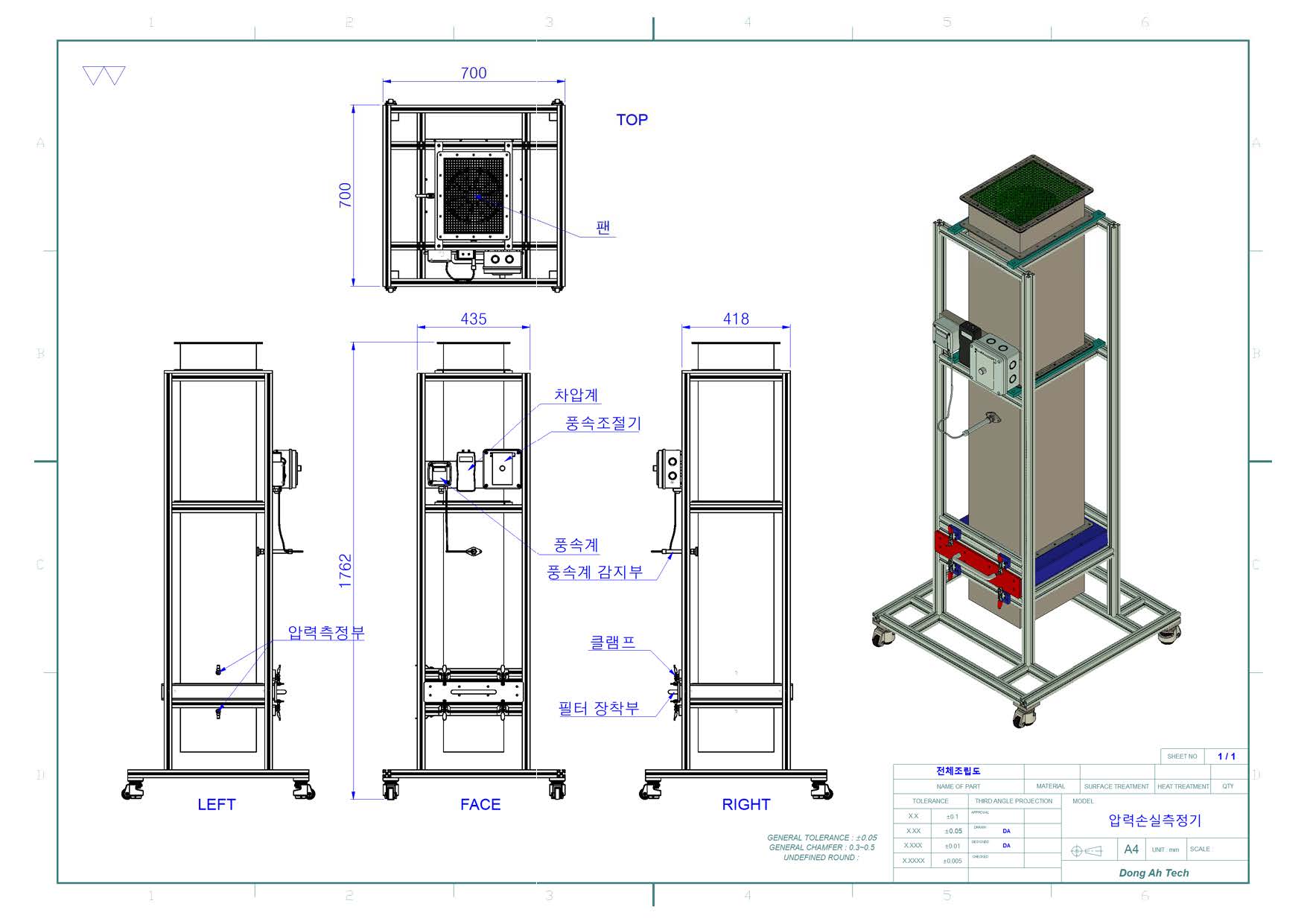

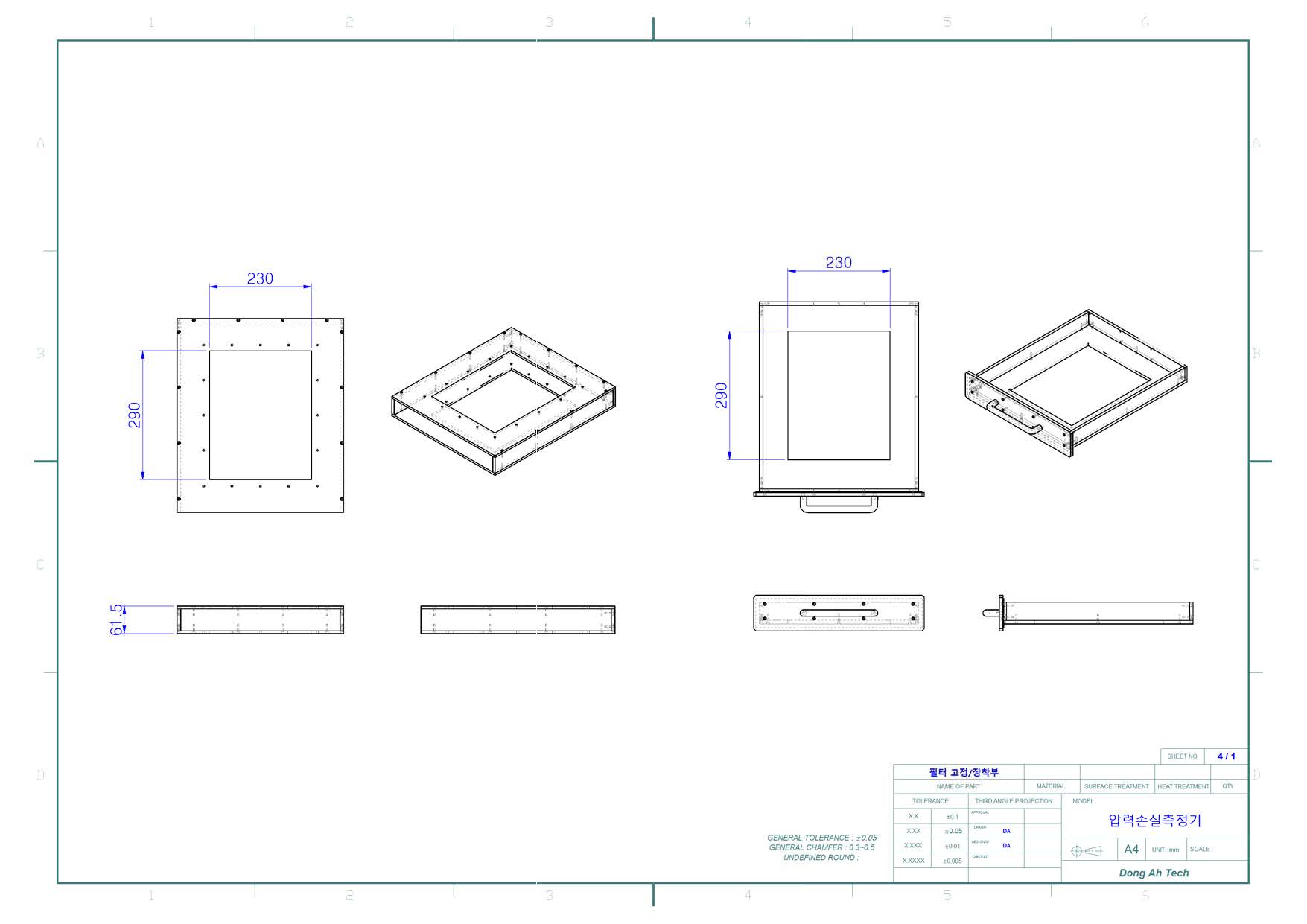

1. 설계

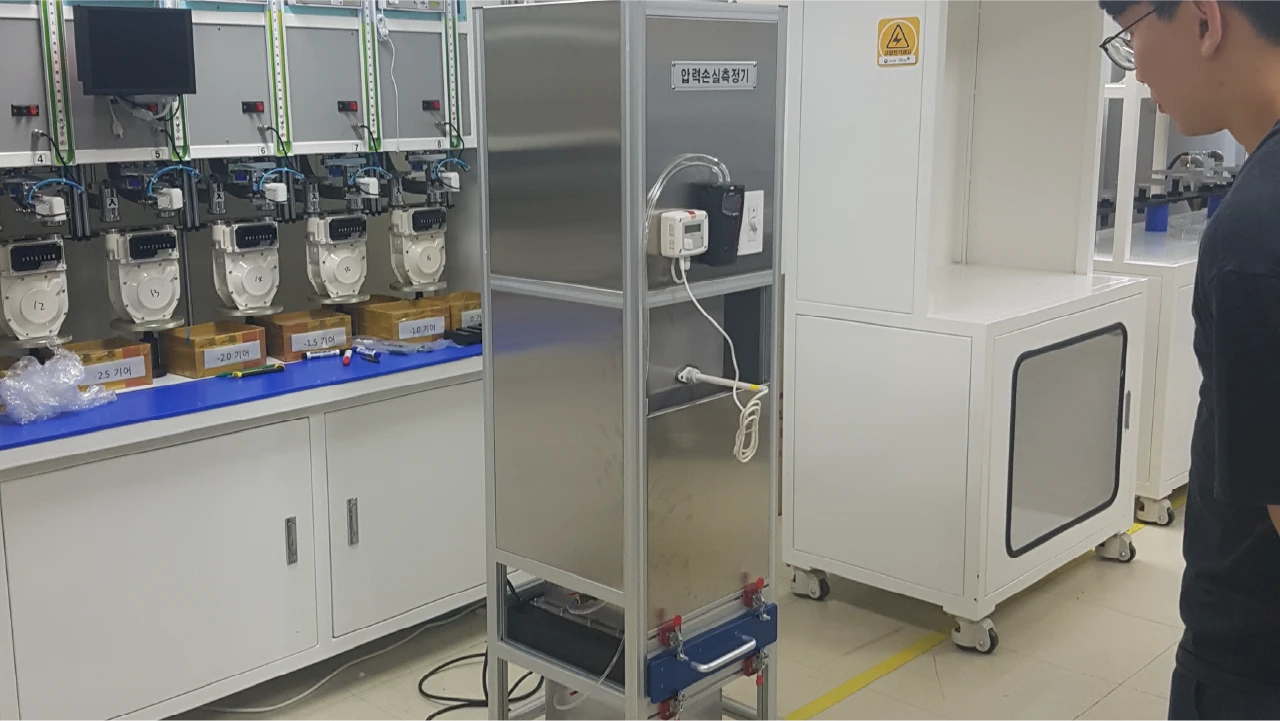

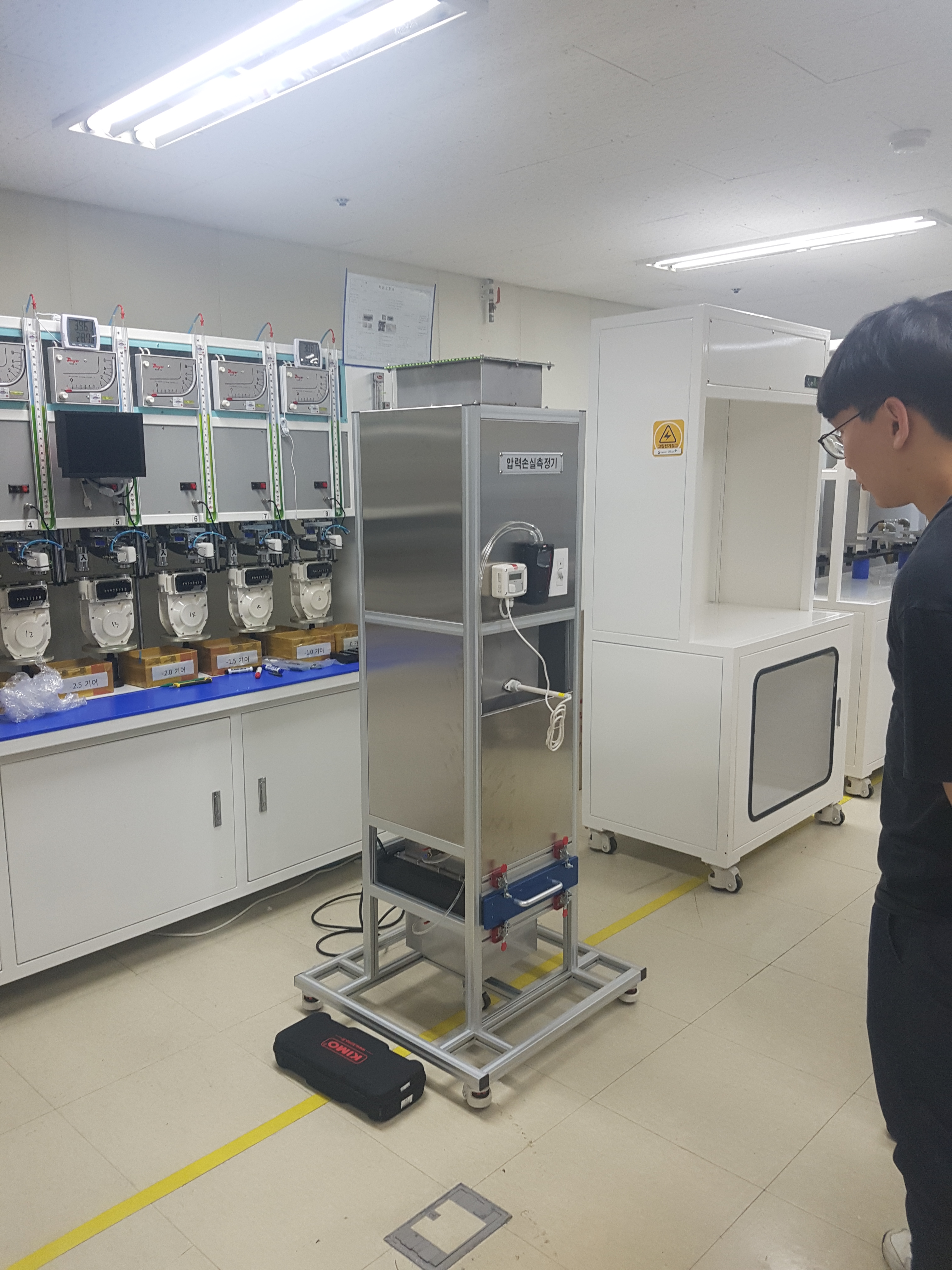

2. 제작 및 설치
Gallery
