안정도 시험장치
After
Before
DTSF-3008
제작 배경

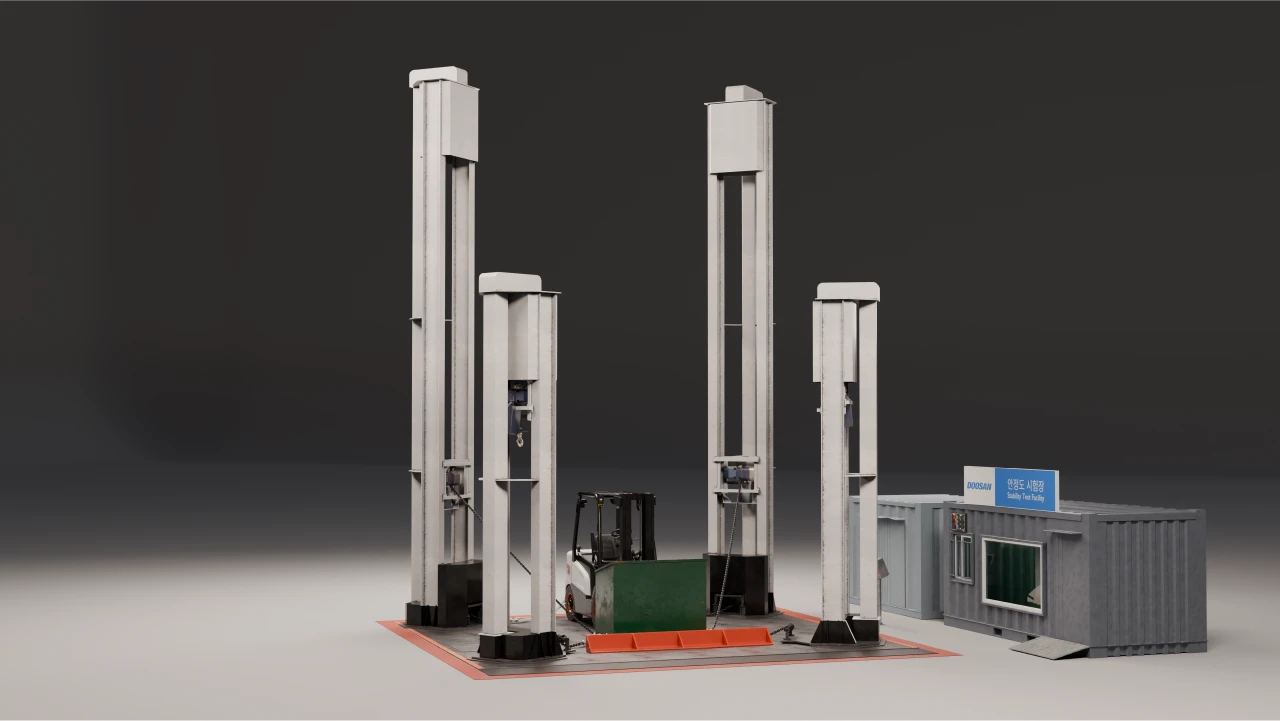

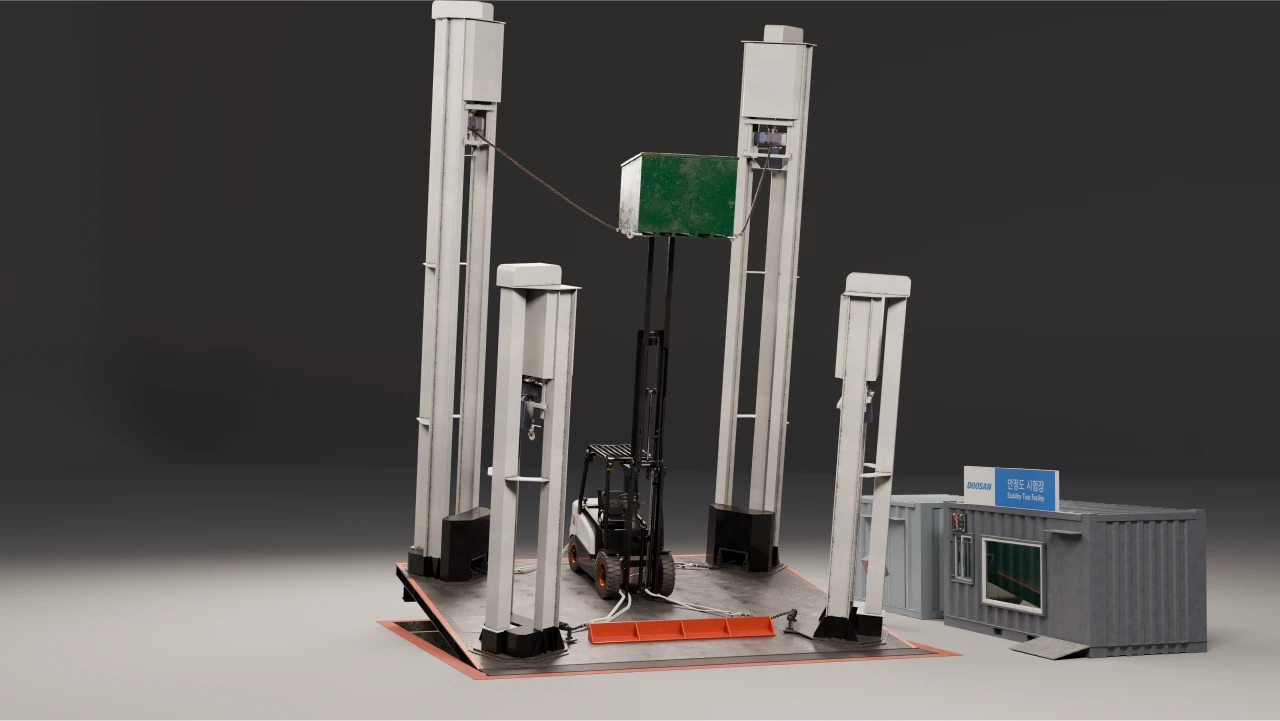

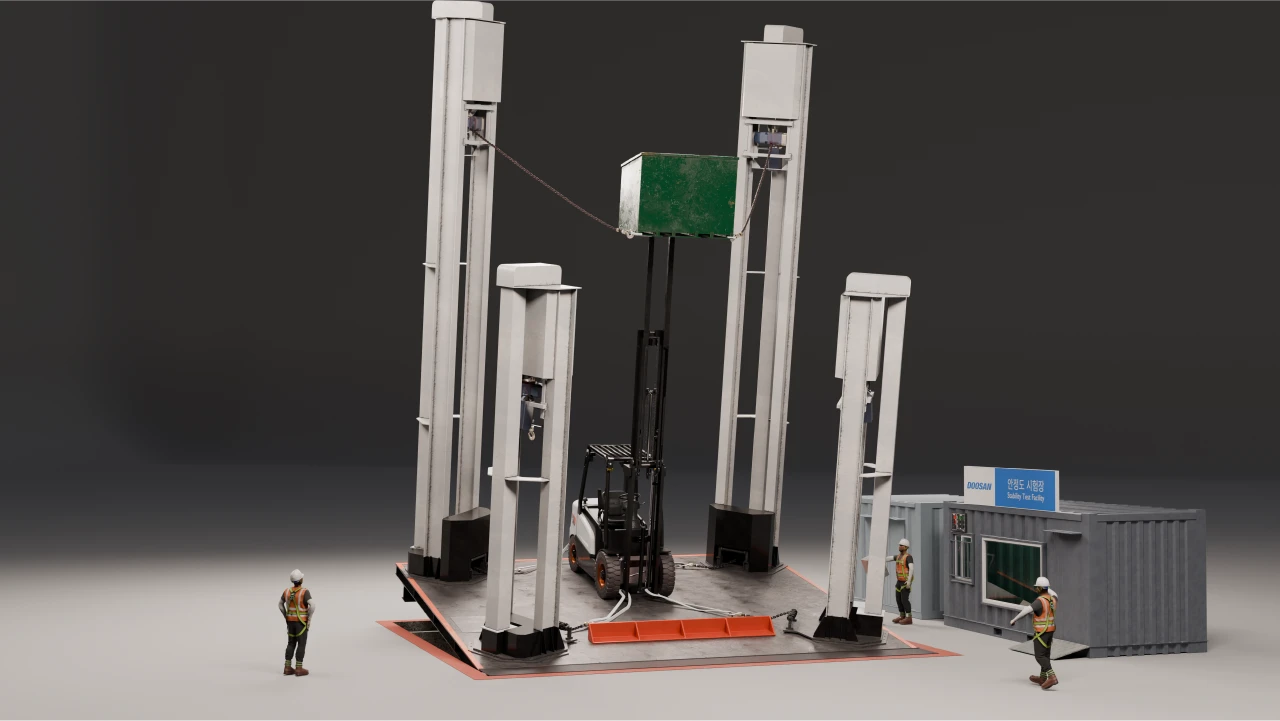

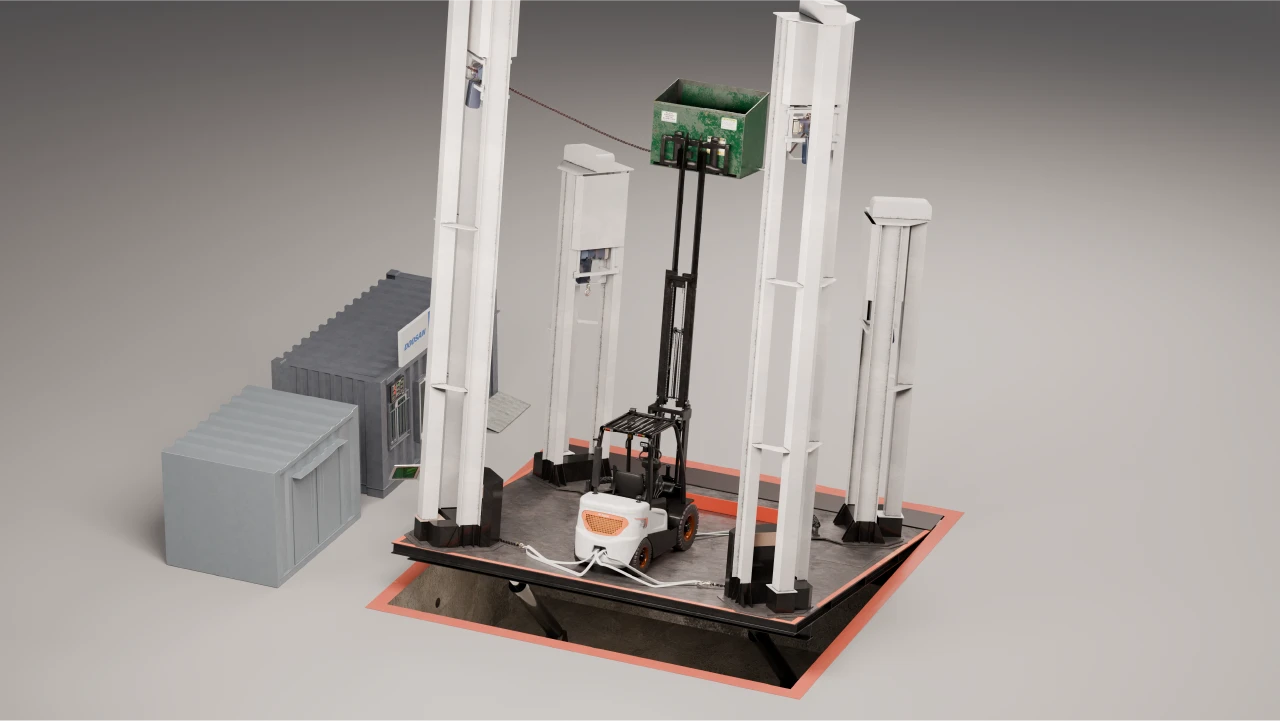

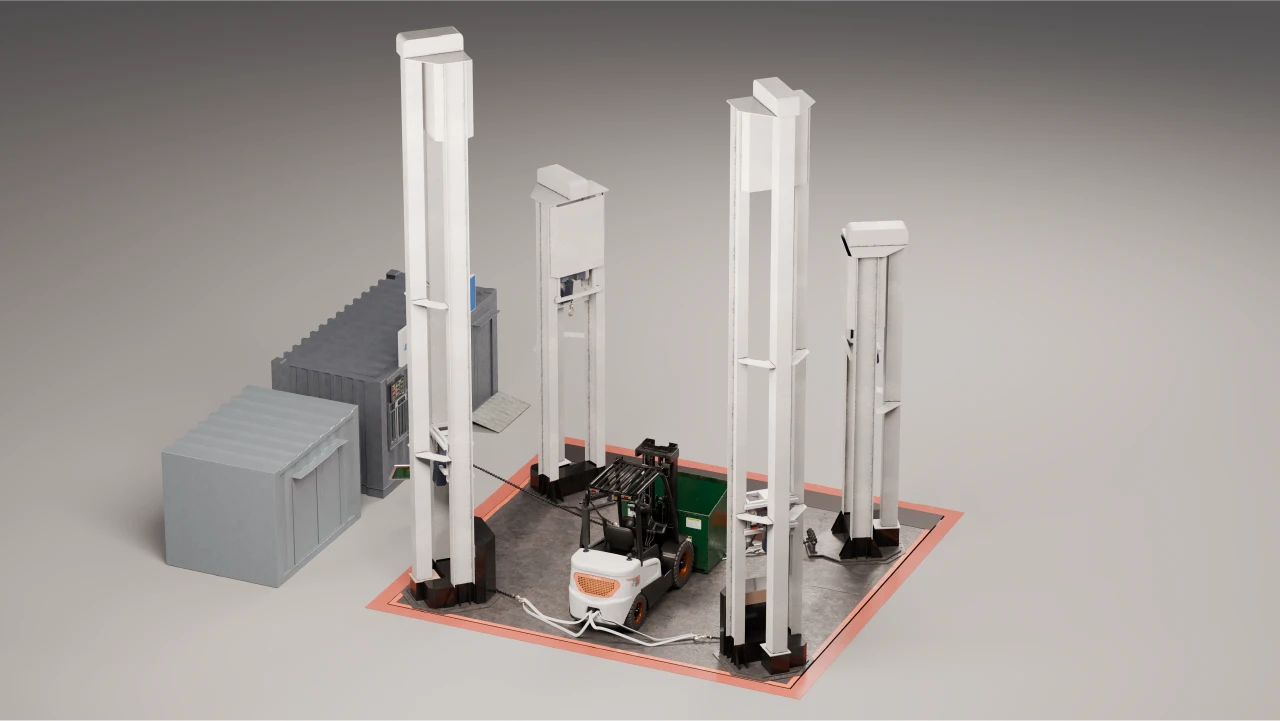

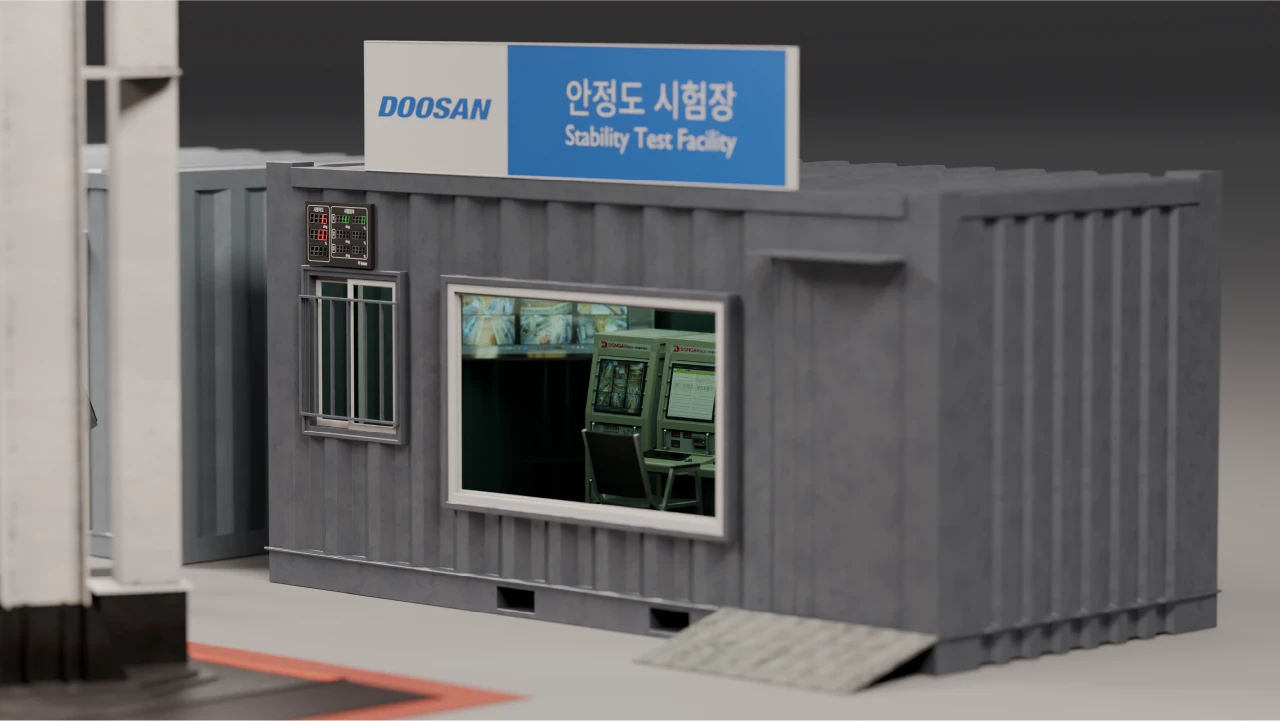

본 장비는 중대형 지게차(전동 Reach Type 포함)의 전·후·좌·우 안정도 시험을 수행하기 위한 Tilting Bed 기반의 전도 시험 시스템입니다.
장비는 차량을 고정한 상태에서 Tilting Bed를 기울여 전도 임계각을 측정하며, 이를 통해 차량의 안정성과 설계 안전성을 평가합니다.
시스템은 전용 제어기, 고정 타워, 유압 장치, 영상 기록 설비, 데이터 수집용 센서 등을 포함하며, 시험 정확도와 안전성을 동시에 확보하도록 설계되었습니다.
주요 구성 및 기능
1. 안정도 시험
- 적재/주행 조건에서 전·후·좌·우 기울기 시험

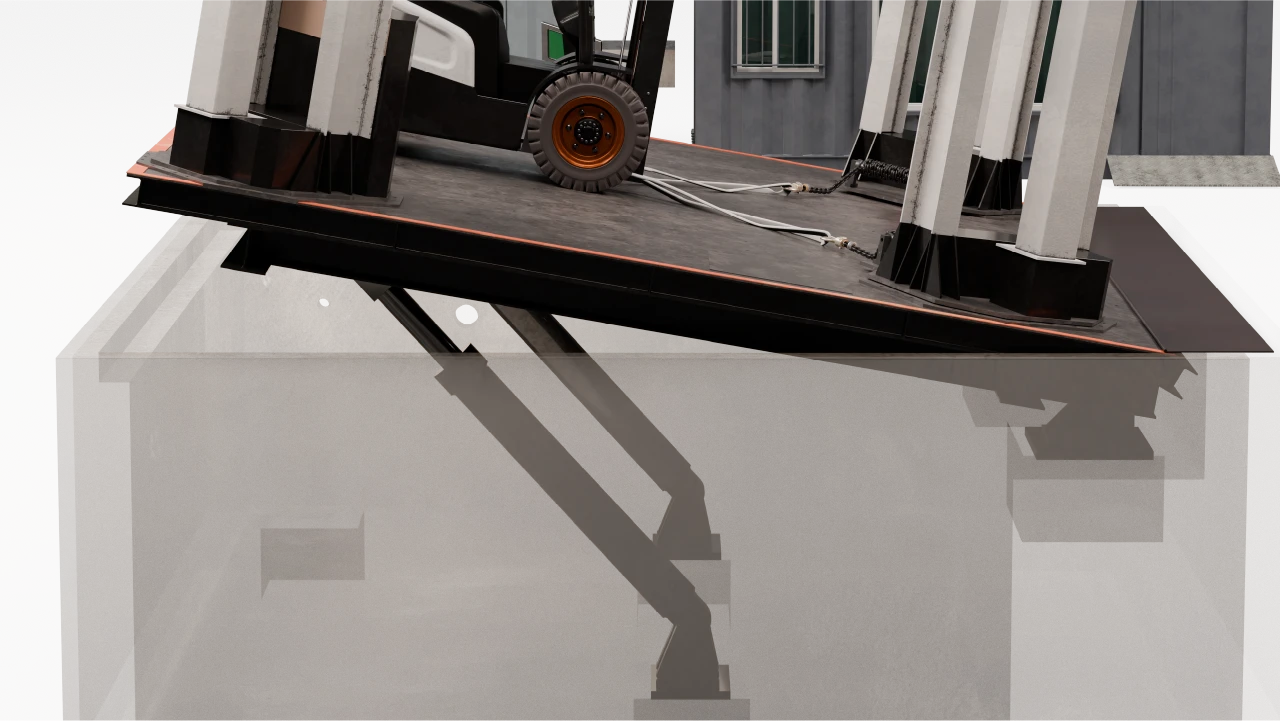

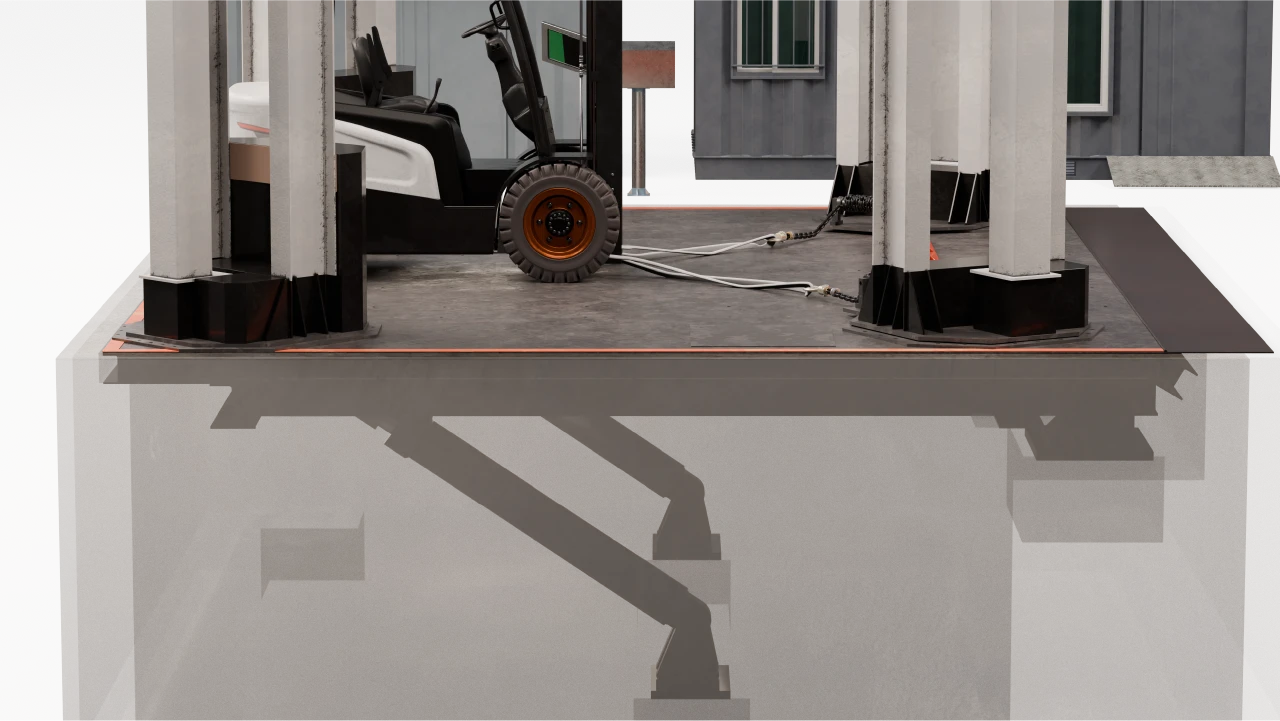

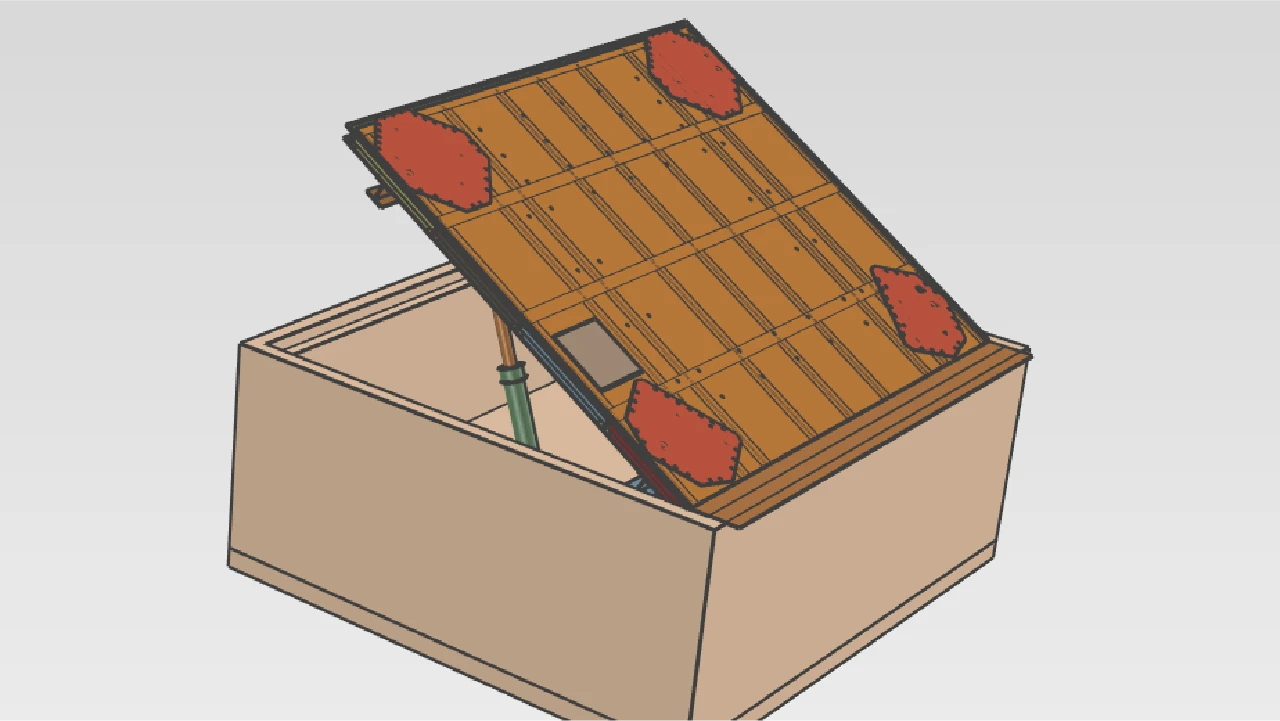

2. Tilting Bed
- 미끄럼 방지 도장, Bolt Tab 부착, 탈부착 가능한 스토퍼

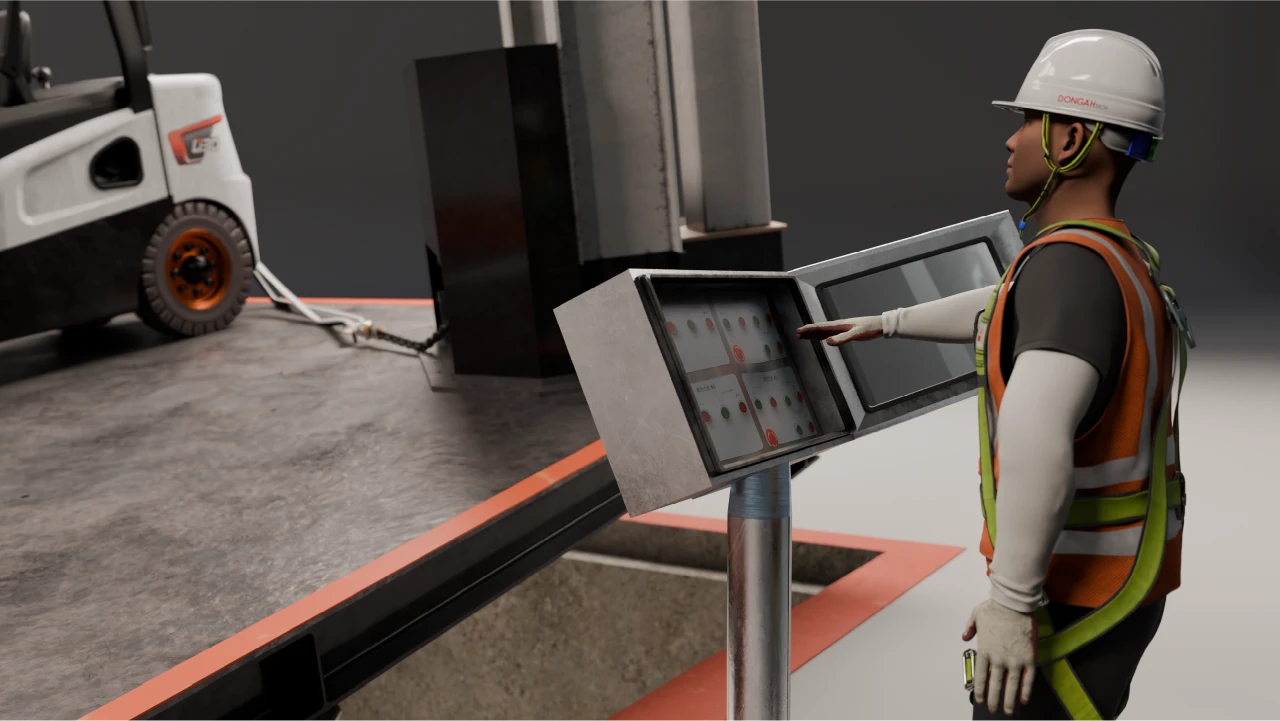

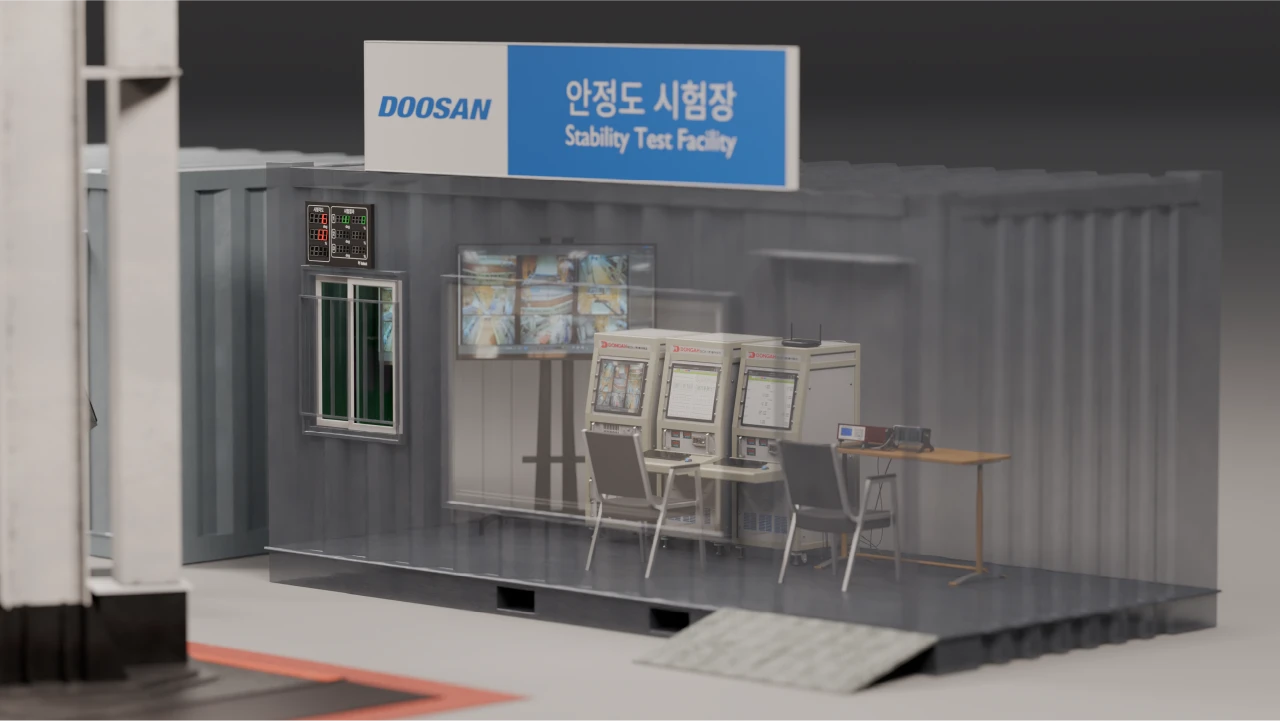

3. 제어 시스템
- 윈도우 기반 제어 S/W, 속도 6단계 제어(0.05~0.3도/sec), 조이스틱

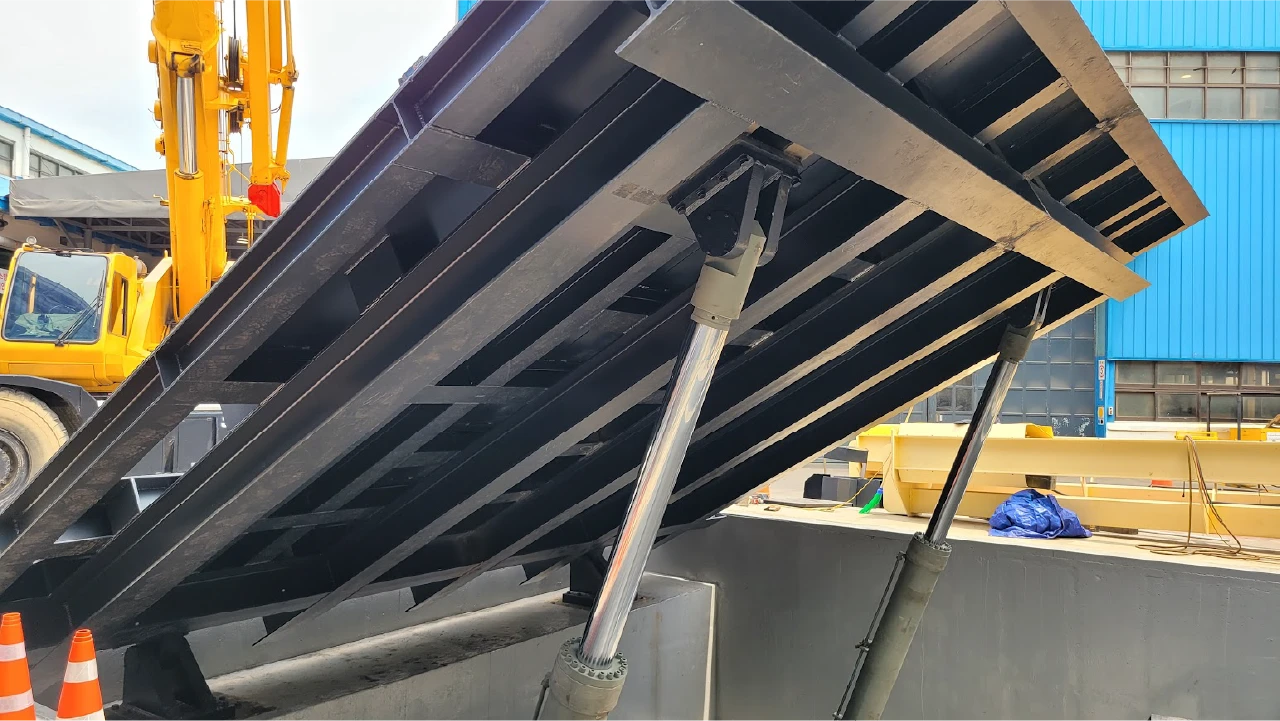

4. 유압장치
- 속도 조절 가능한 유압 제어 및 실린더
5. 카메라 기록
- 4대 설치(이동형/고정형), 전도 순간 영상 기록
5. 기타 설비

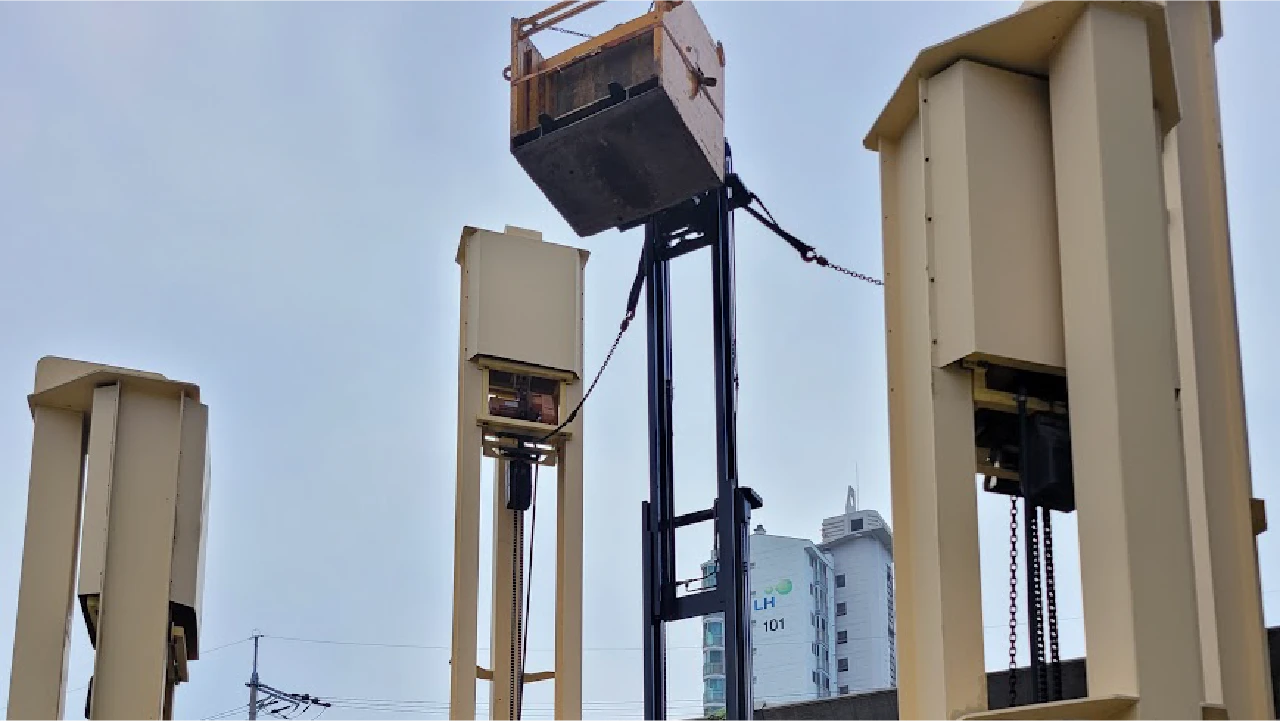

- 차량/부하 고정장치, 풍속계, 유수분리기, 배수펌프 등 포함
활용 분야
1. 지게차 안전성 평가 및 인증 시험
2. 산업안전 R&D 및 구조 설계 검증
3. 교육용 안전 시뮬레이션 시스템
제작 과정 요약
1. 기초 공사 : 철판 · 콘크리트 시공

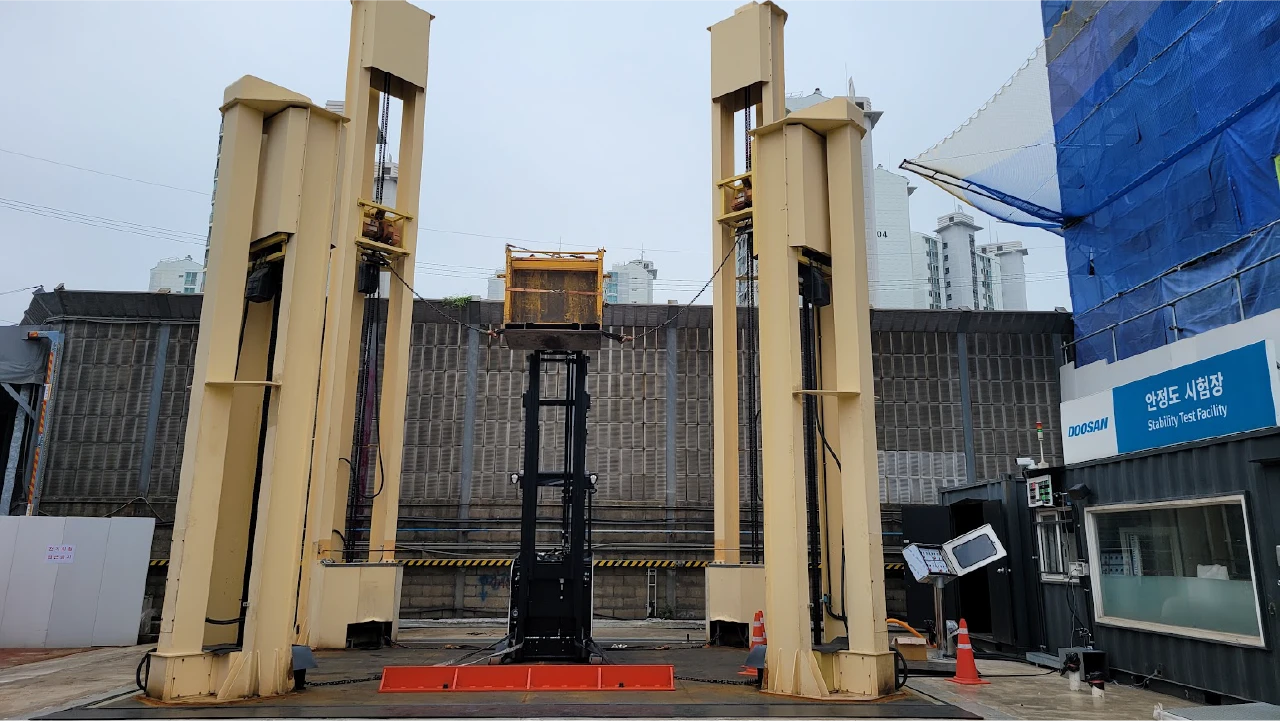

2. 설비 설치
장비 제작 & 설치 과정

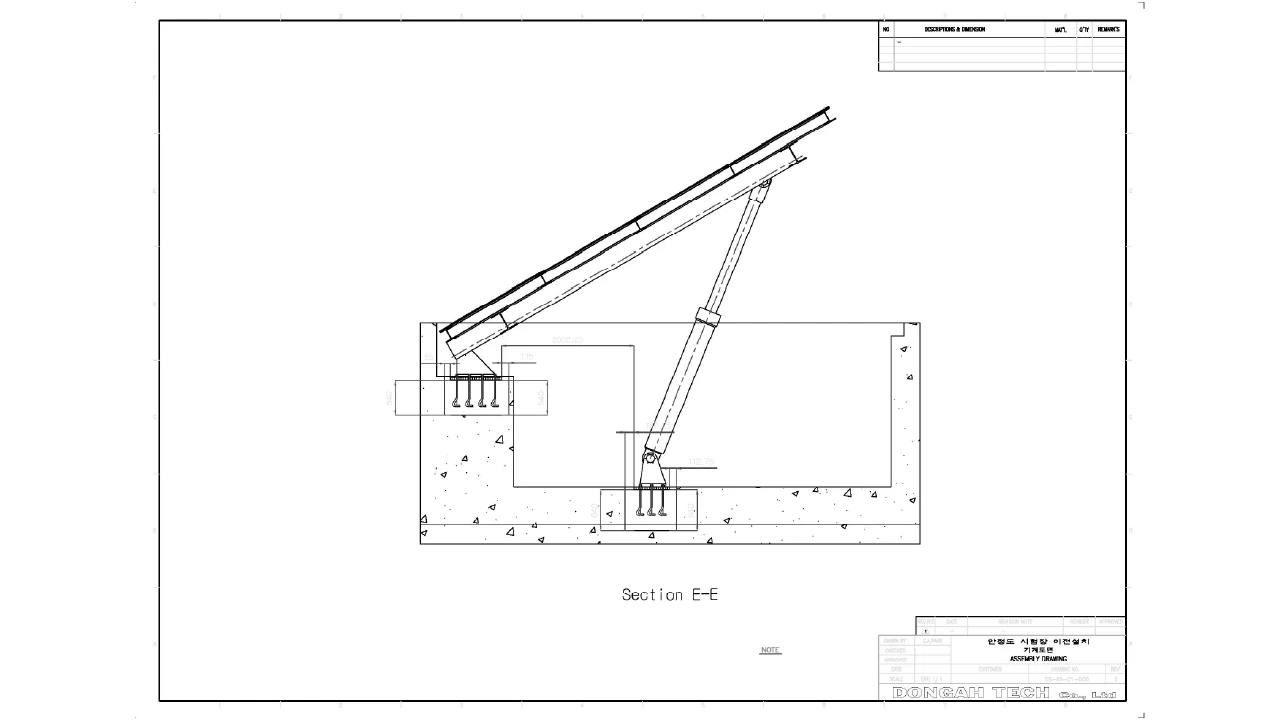

1. 설계

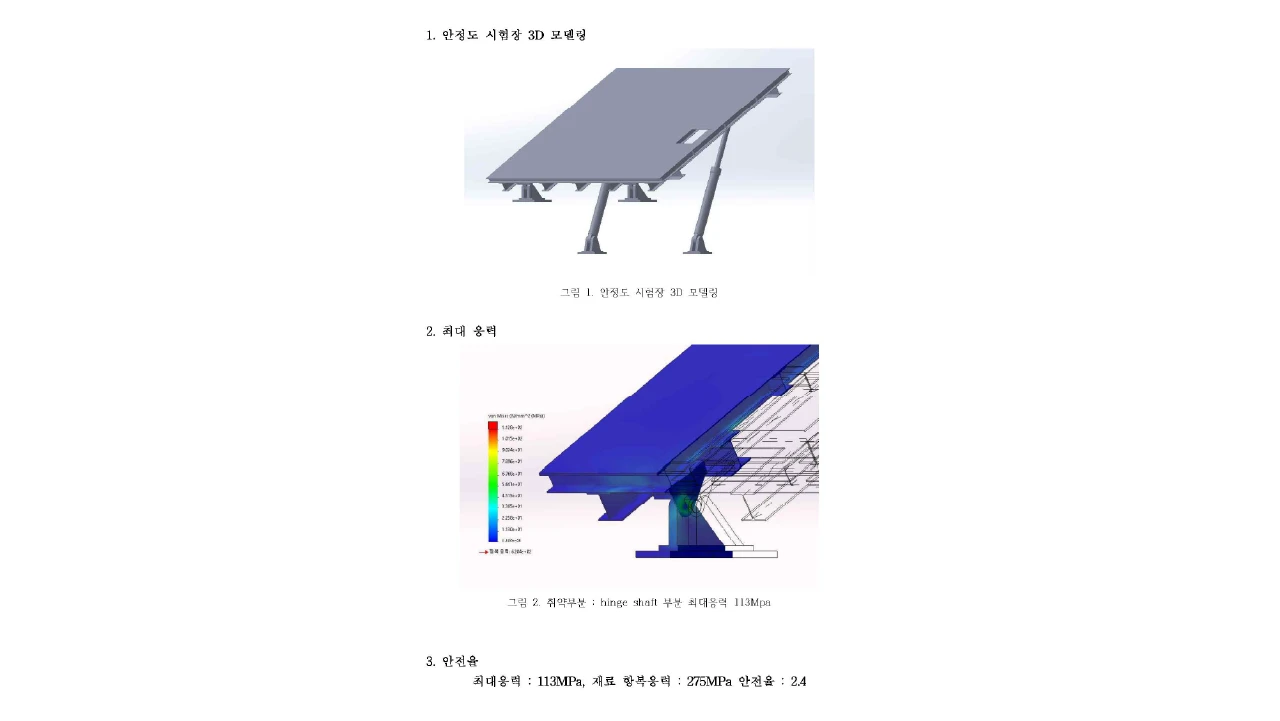

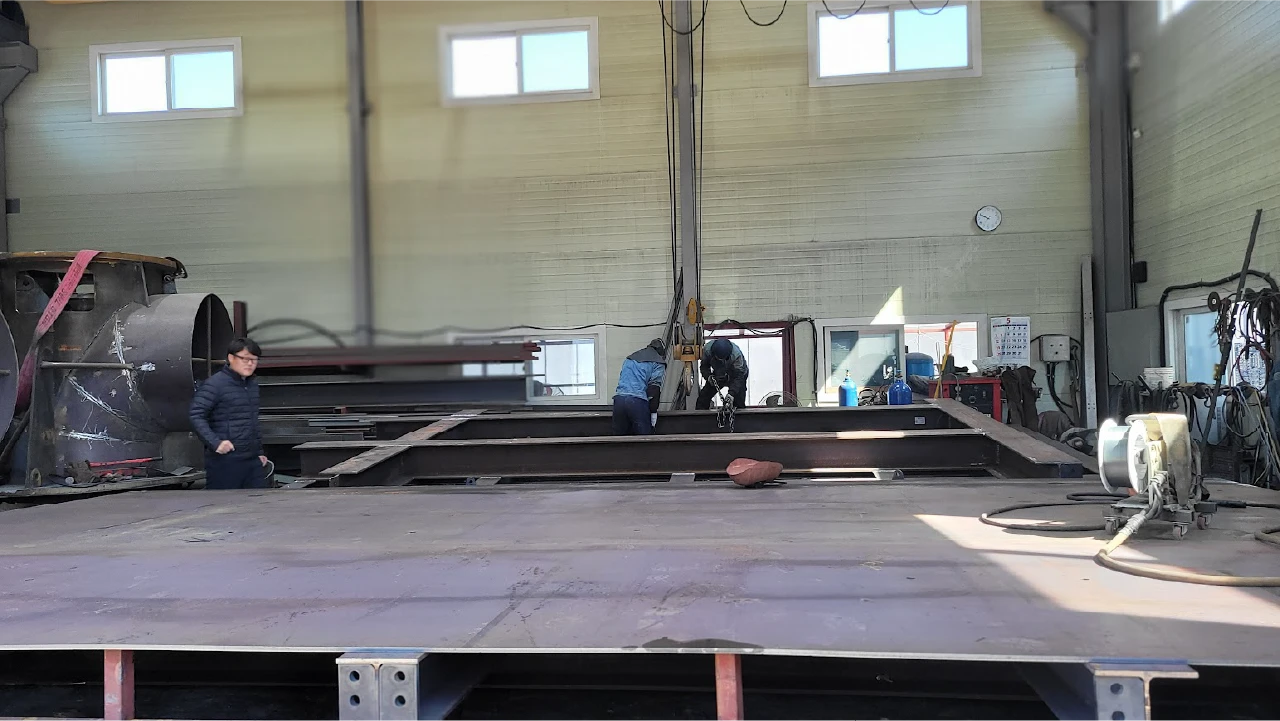

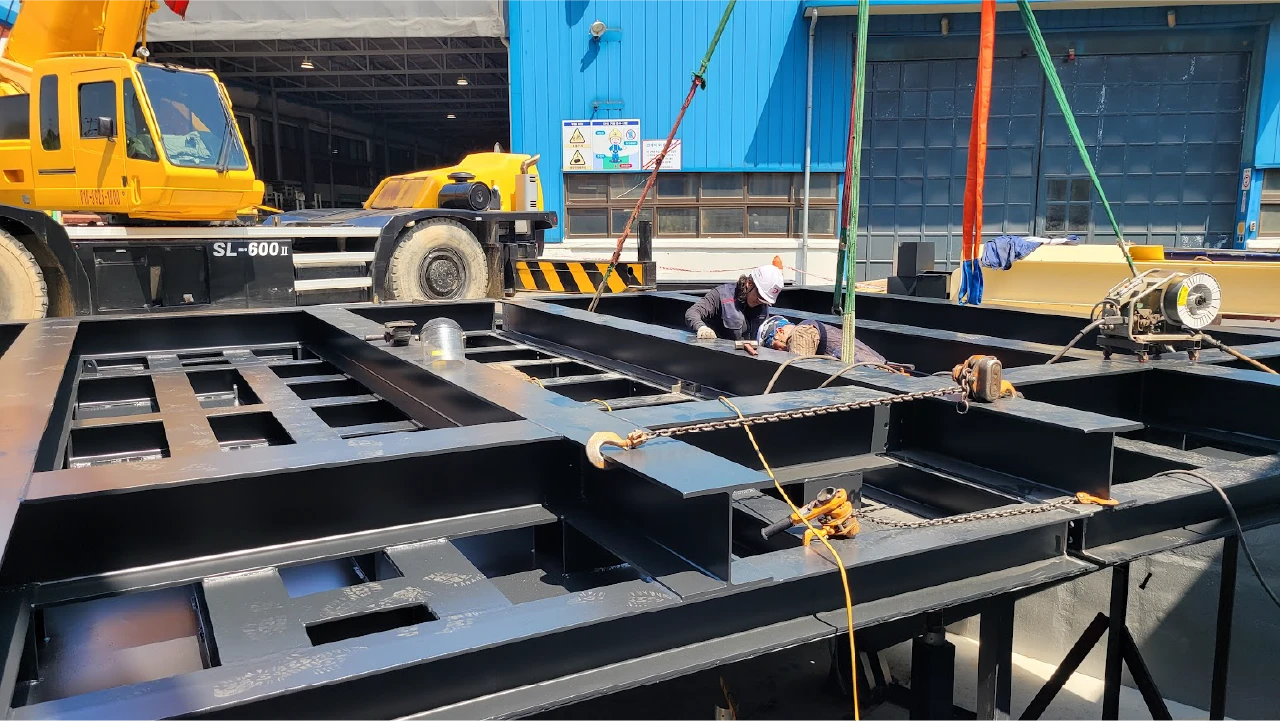

2. 구조계산 및 제작
3. 운반 및 설치
4. 테스트 및 검증
