수로 단면 자동 스캐닝 시스템
After
Before
DTSW-3301
제작 배경

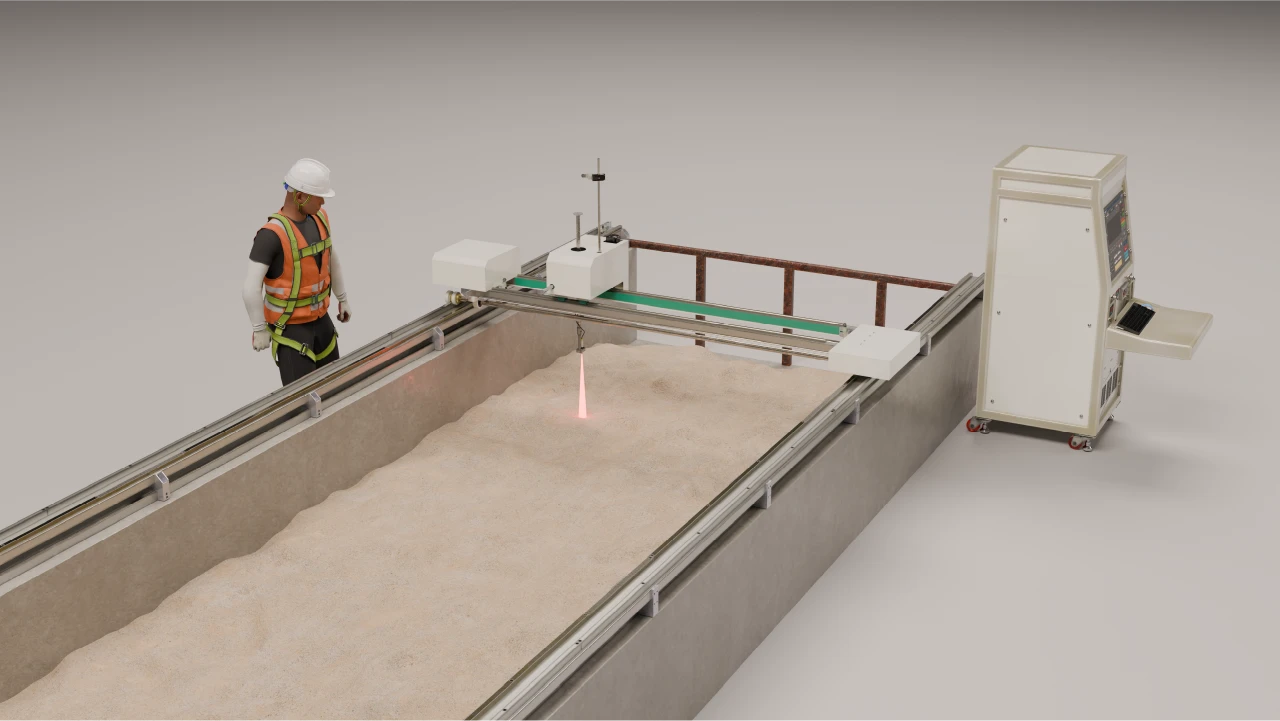

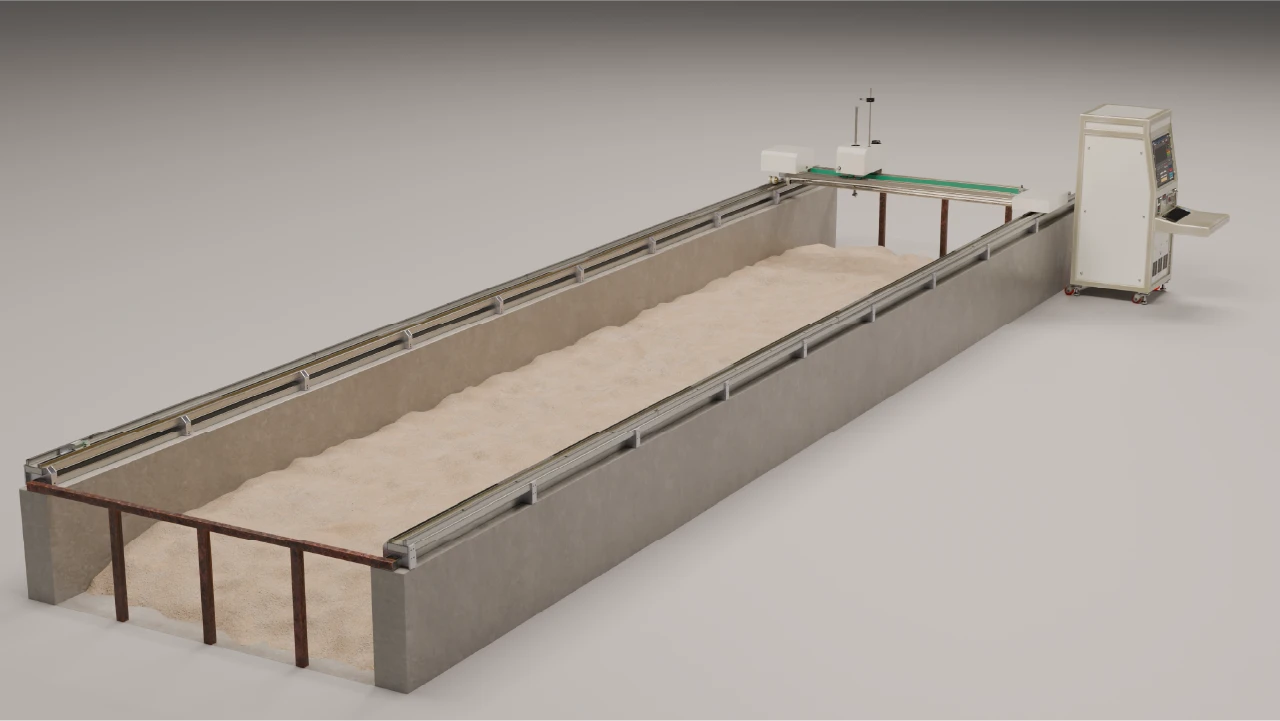

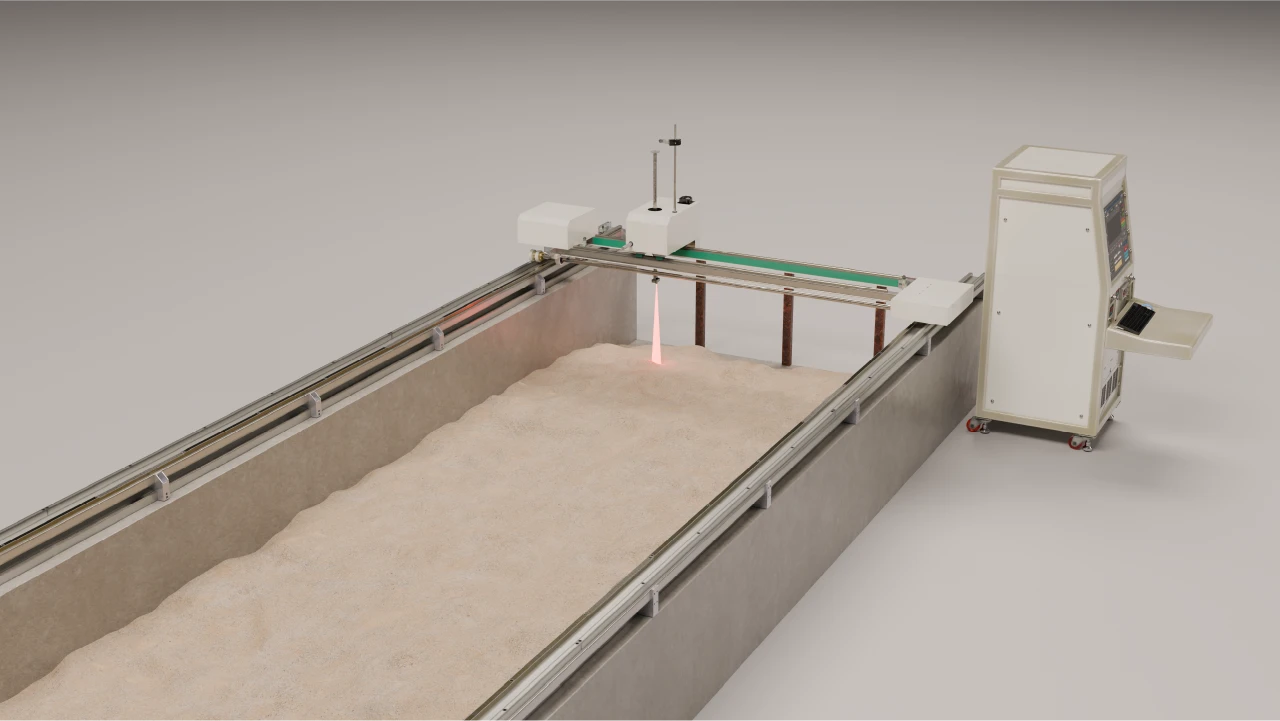

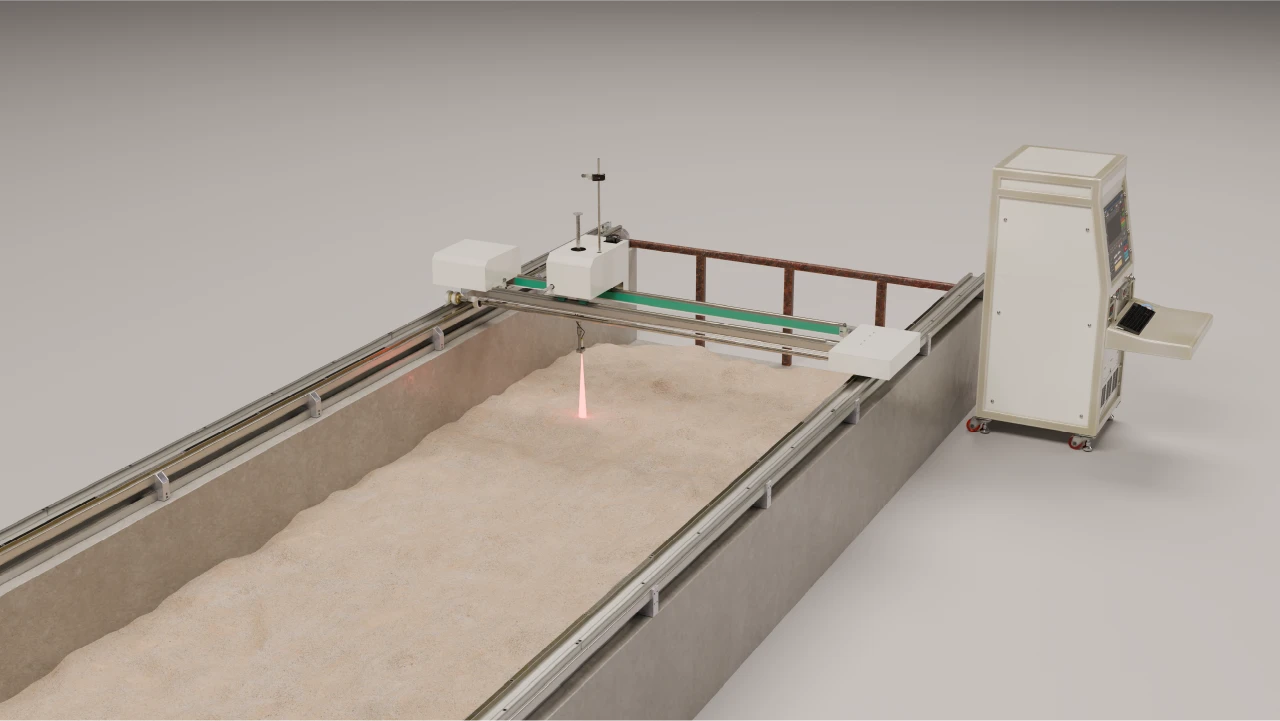

이 장비는 수로 내부 구조 및 침식·퇴적 상태를 정밀하게 스캔하기 위한 이동형 계측 시스템입니다.
레일 위를 따라 자동으로 이동하면서 수로 단면을 주기적으로 측정하고 설치된 센서를 통해 지형, 수면, 바닥 형상 등의 데이터를 수집할 수 있습니다.수로 실험 장치나 하천 모델의 정밀 계측에 적합하게 설계되어 있습니다.
주요 구성 및 기능
1. 자동 이동 시스템
- 레일 기반의 직선 이동 구조로, 수로 길이 전체에 걸쳐 일정한 속도로 주행하며 데이터를 수집
2. 다축 구조 및 고정 장치
- 수평 및 수직 안정성을 유지하기 위한 다축 고정 구조와 수로에 걸쳐 설치 가능한 가변형 브래킷
3. 스캔 센서 부착 가능
- 초음파 거리 센서, 레이저 거리 측정기, 카메라 등의 다양한 측정 장비를 장착하여 단면 프로파일 및 수면 변화 등을 측정
4. 데이터 수집 및 저장 기능
- 센서와 연동된 데이터 로깅 시스템을 통해 실시간 측정값 저장 및 후처리 가능
활용 분야
1. 수로 모형 실험 및 유체 역학 연구
2. 하천 또는 수로 단면 측정 및 변화 모니터링
3. 침식·퇴적 실험 및 모래/토사 거동 분석
4. 환경 및 토목 관련 수리모형 연구실 실험 장비로 활용
