정확도 높은 산불 확산을 예측하기 위해서는 지표화에서 수관화로의 전이 관계 및 수관화에서 비화로의 발전단계를 정확하게 해석하기 위한 시험장비임

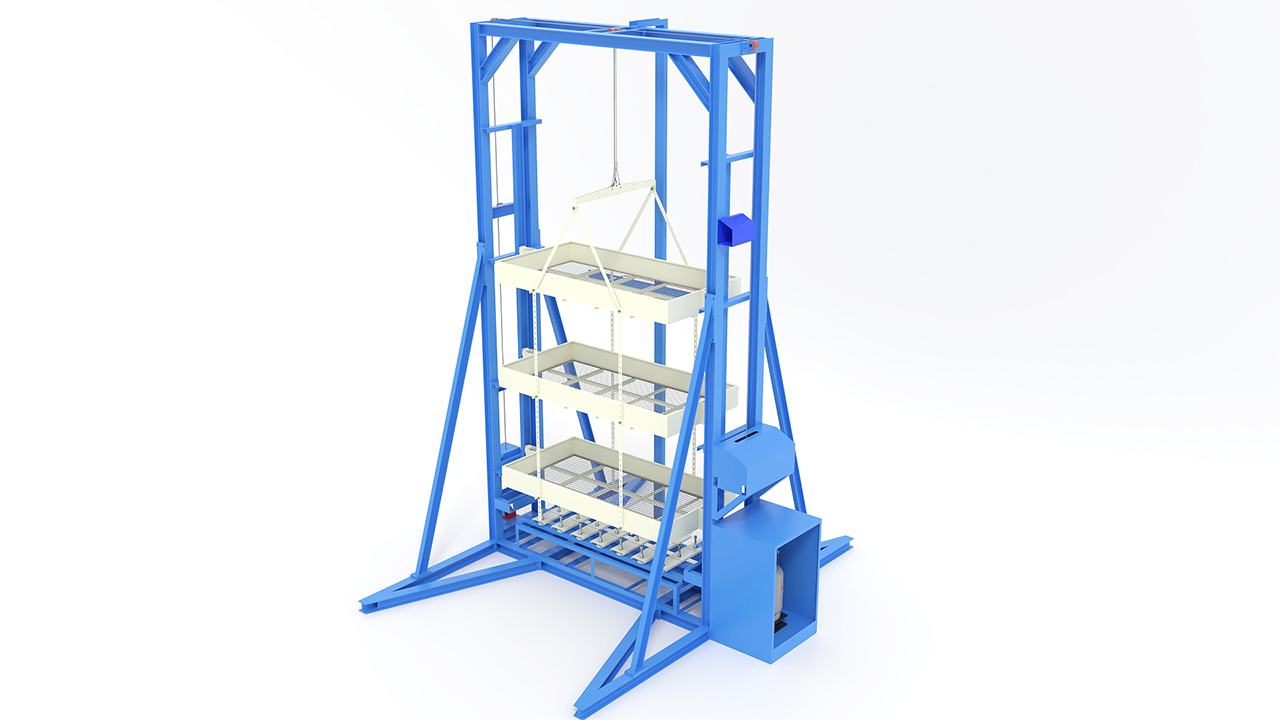

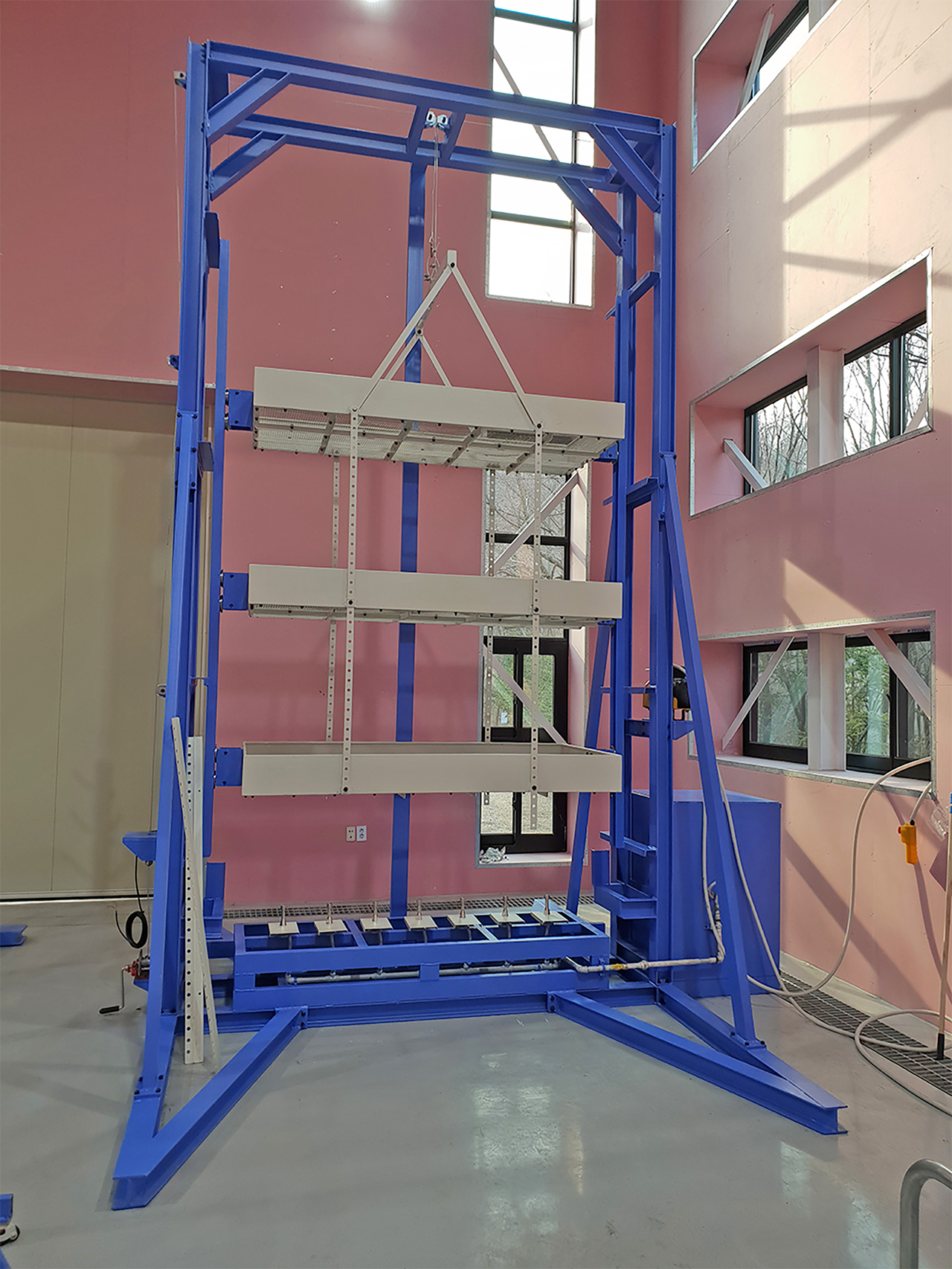

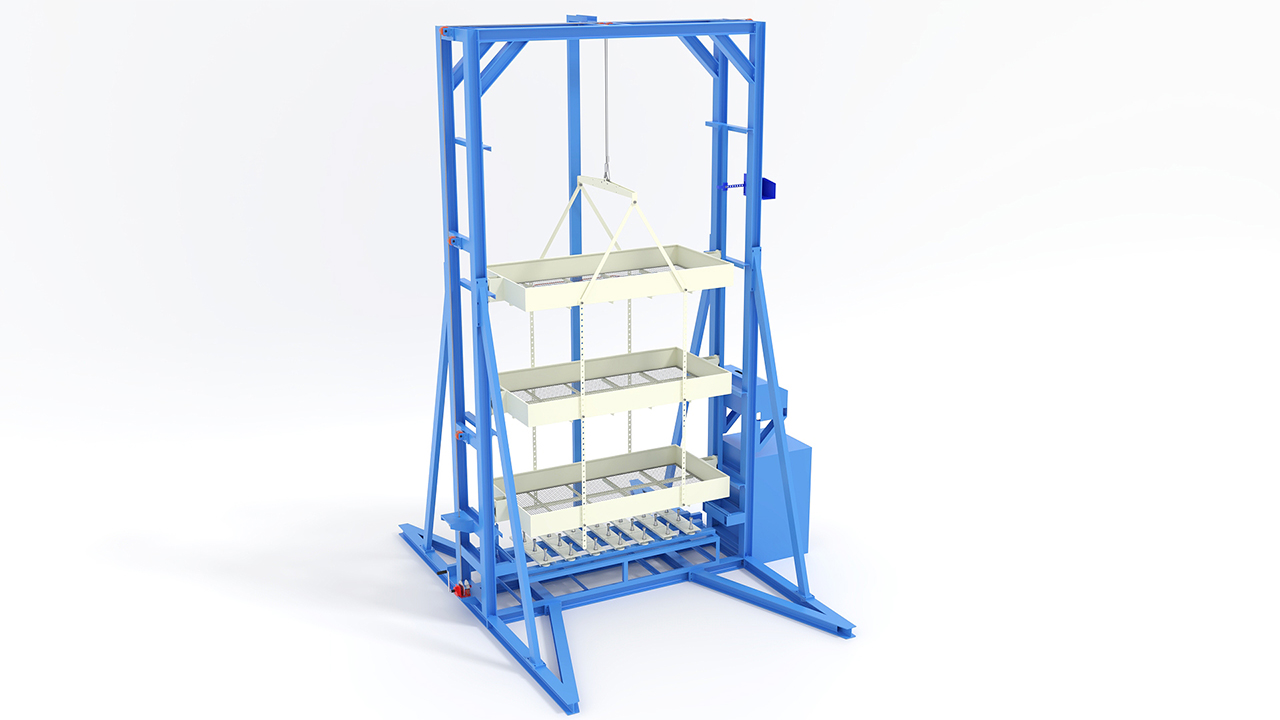

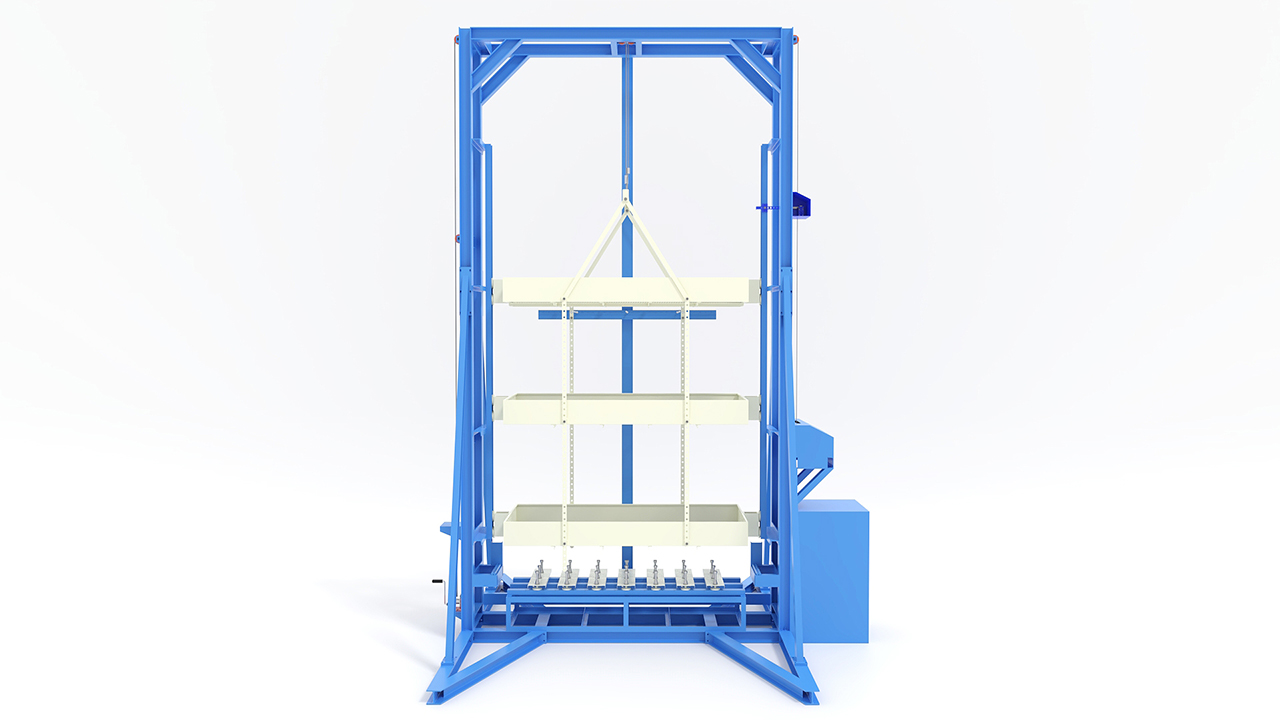

1) 수관화 전이 시험장비 프레임

• 크기 : W 4,000 × D 3,034 × H 8,200 mm
• 전동식 윈치 구동 시스템으로 롤러를 회전하여 연소부스를 상하로 이동하는 방식

2) 연소부스 이송 시스템

• 연소부스의 내부크기 : W 1,000 × D 2,000 × H 204 mm
• 부스는 3개로 각 부스별로 이동이 될 수 있도록 트레이 고정용 지그를 장착

3) 수분 증발량 측정 시스템

• 로드셀이 장착이 되어 연소부스를 고정하여 실험 시 중량을 측정

4) 하부가열 시스템

• 안전성을 보장하는 “가스 제어”시스템이 장착되어 있음.
• 가스 연소 장치로 유입되는 가스량을 측정하여 소요되는 열량을 수치로 환산 기록

5) Data Acquisition system : 온도, 중량, 열량 계측

6) 실시간 영상계측 시스템
