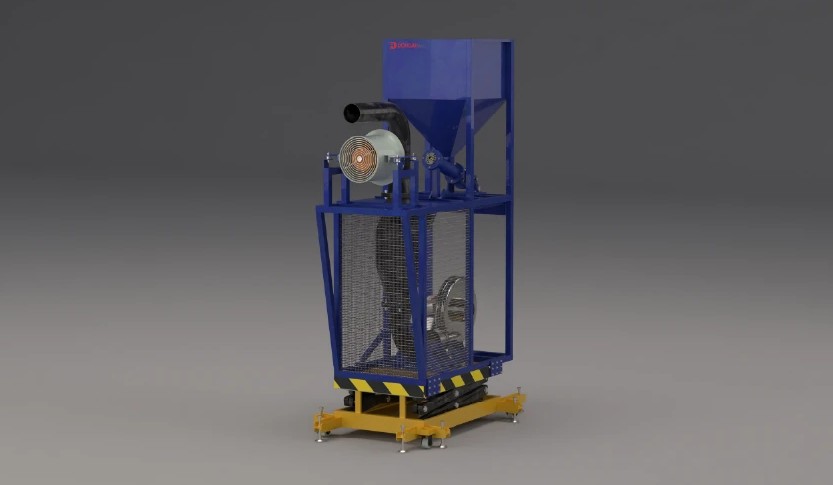

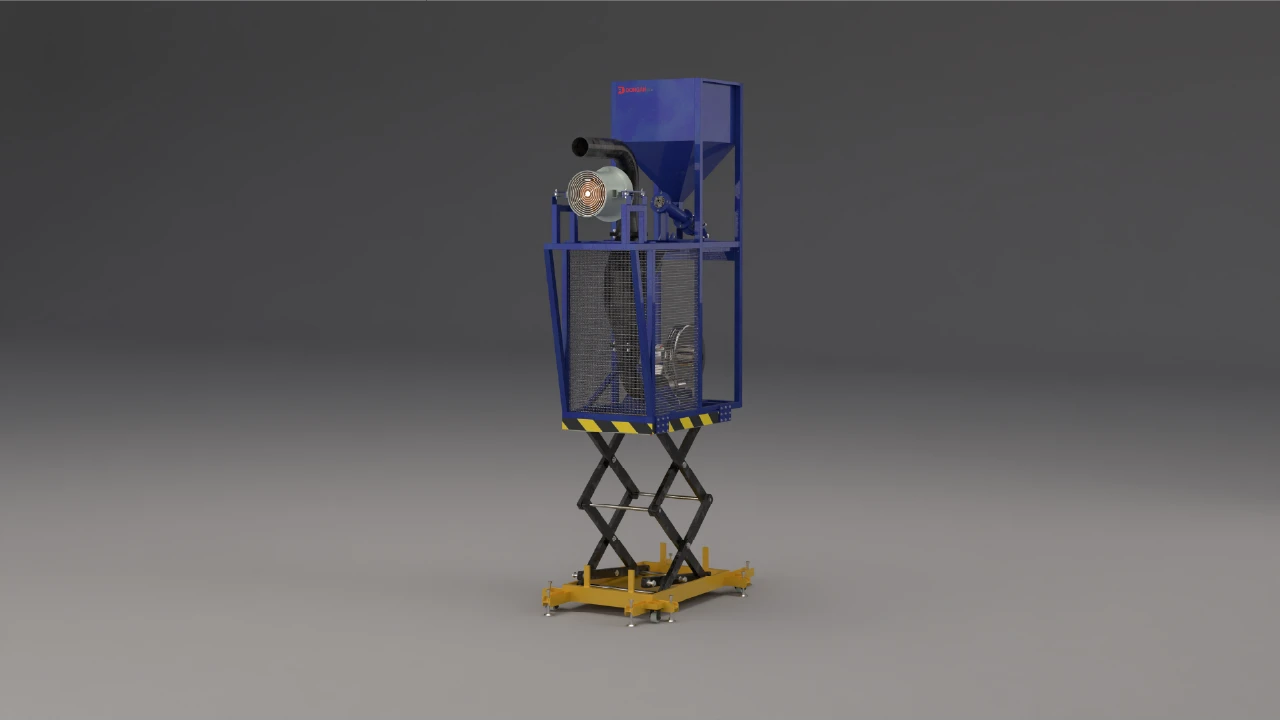

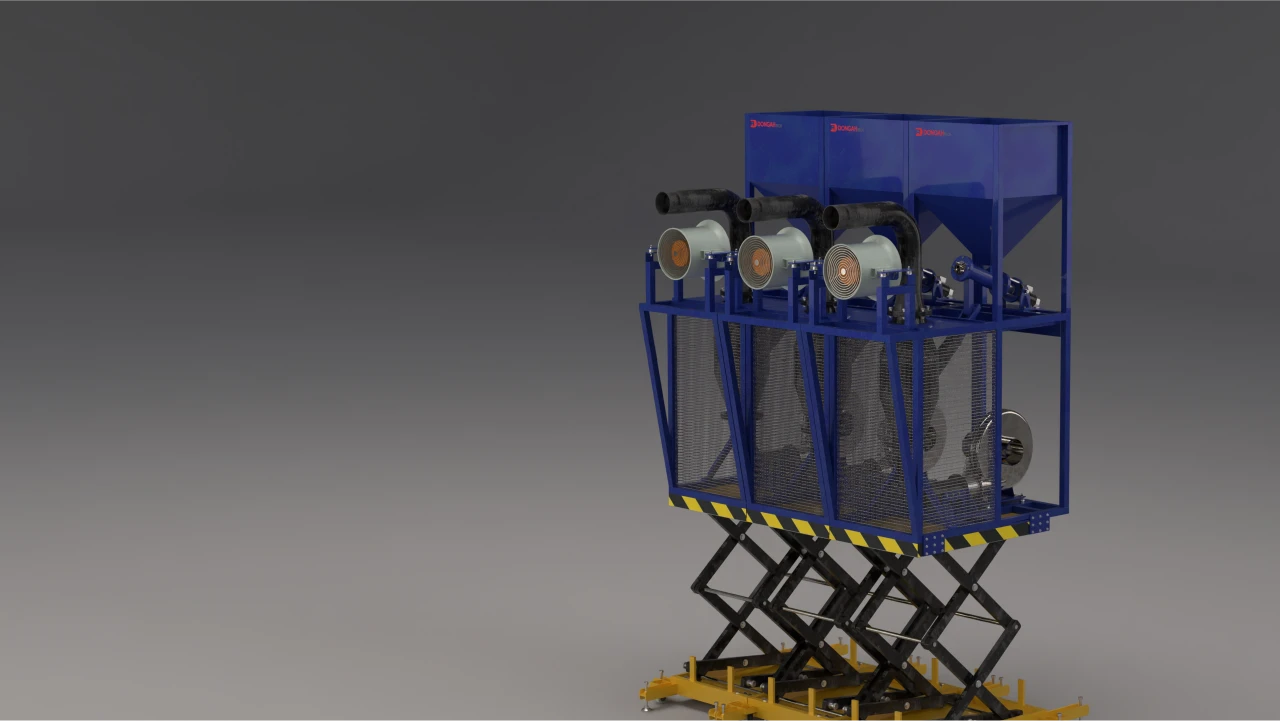

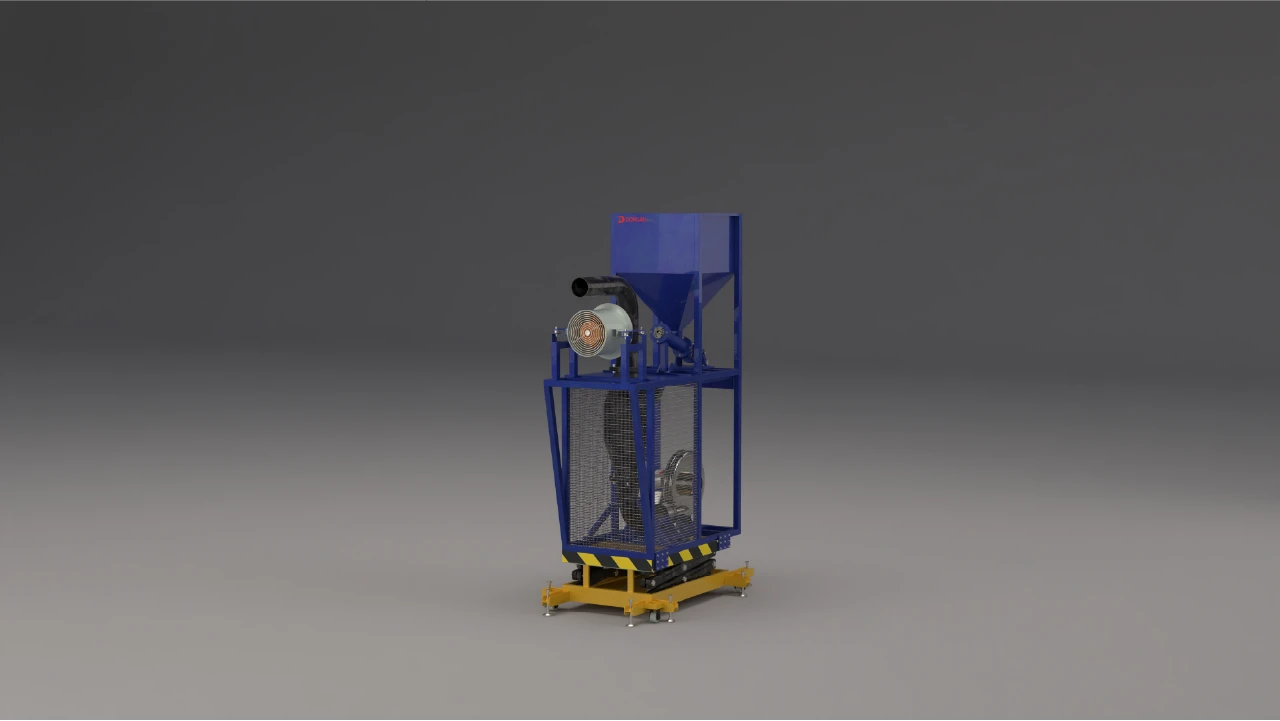

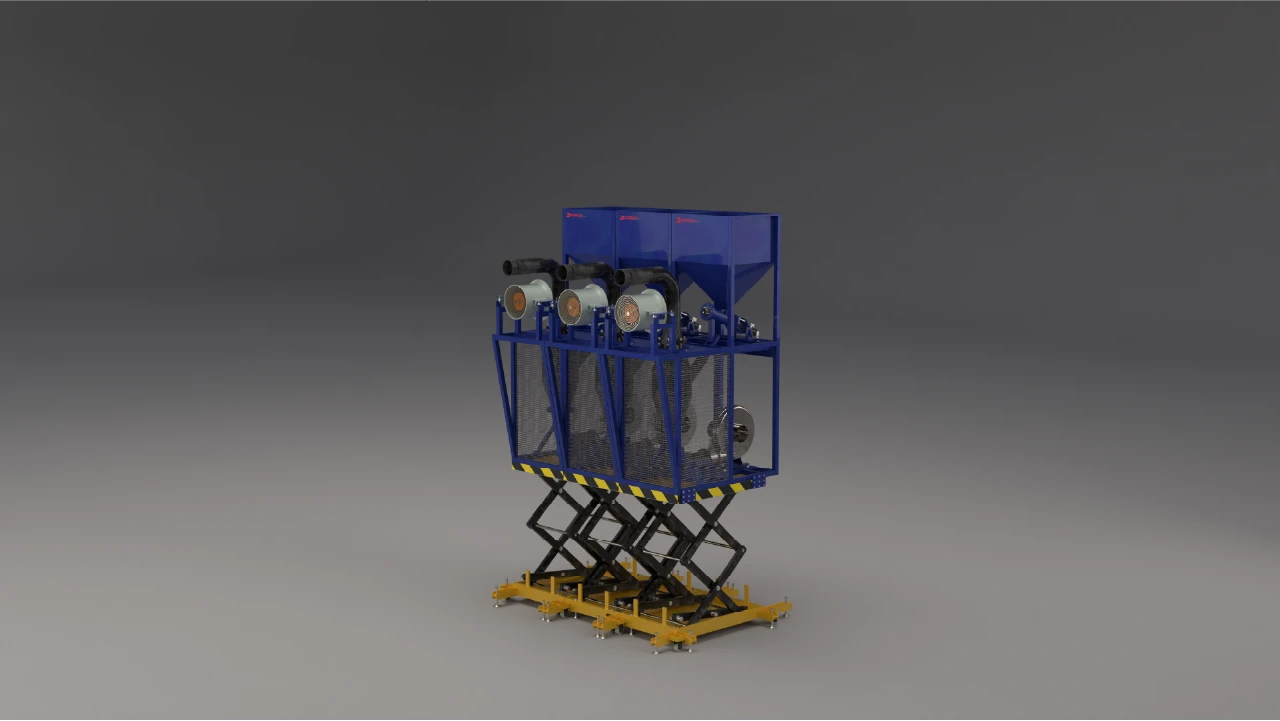

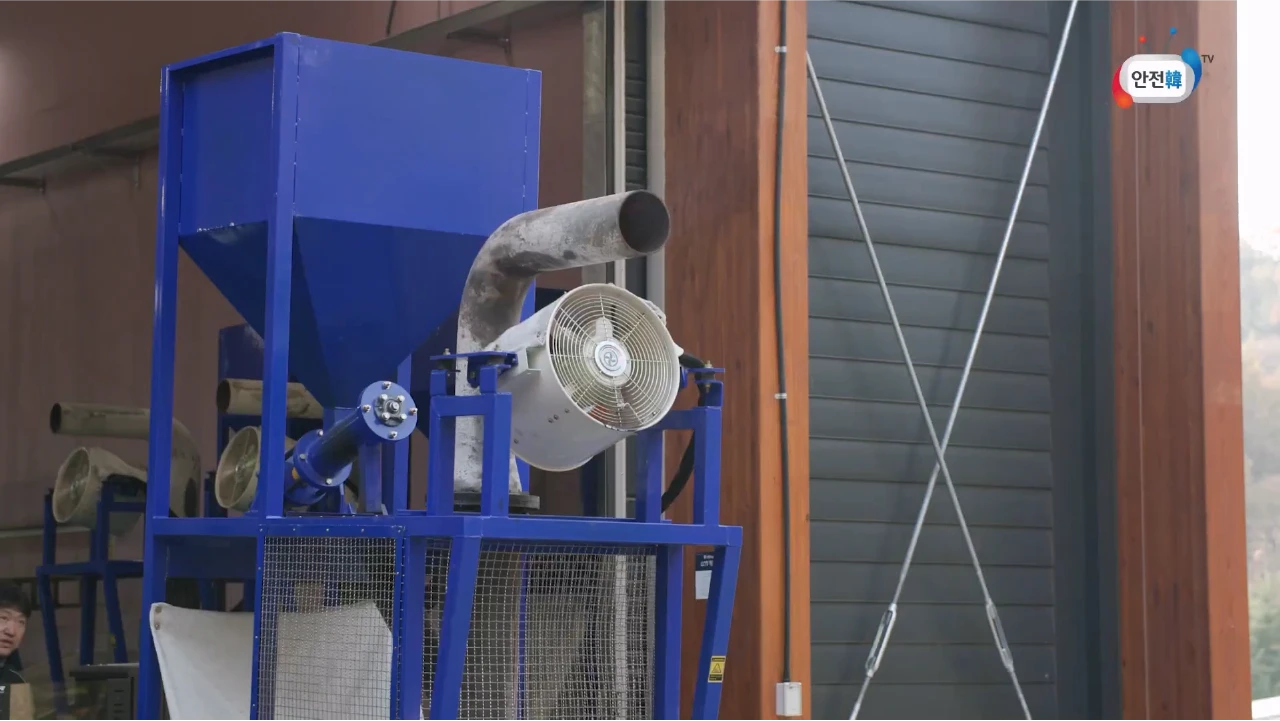

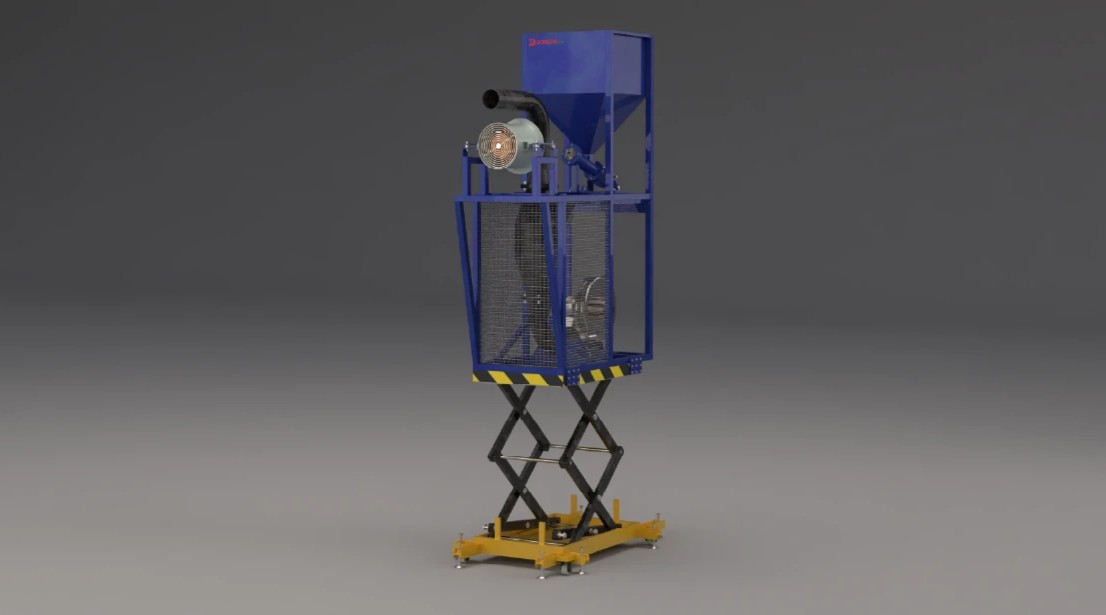

수관화 · 비화 실험 장치
After
Before
DTSW-2117
제작 배경
산불 시 불씨가 바람을 타고 날아가는 비화(飛火) 현상은 인접 시설물에 큰 피해를 줄 수 있습니다.
이에 따라 산불 확산 및 비화 메커니즘을 실험할 수 있는 시험장비를 개발하여, 건축재료의 화재 위험도를 정밀하게 평가할 수 있도록 했습니다.
주요 구성 및 기능

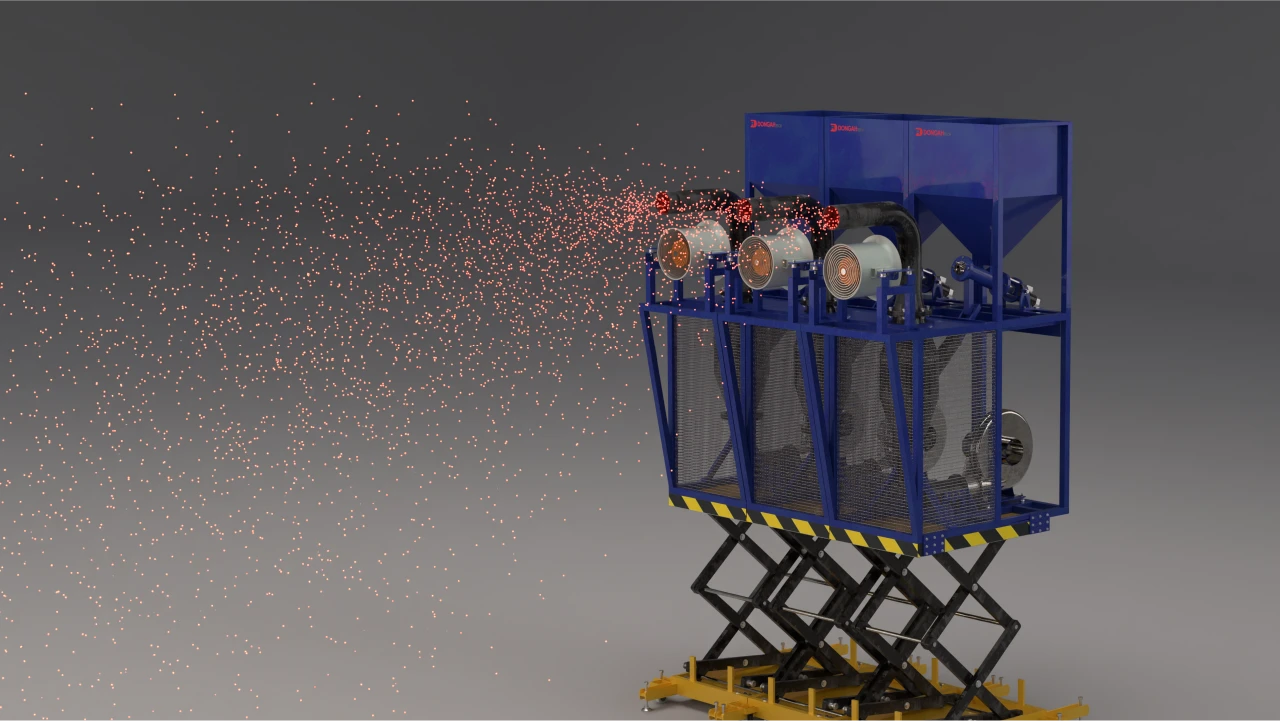

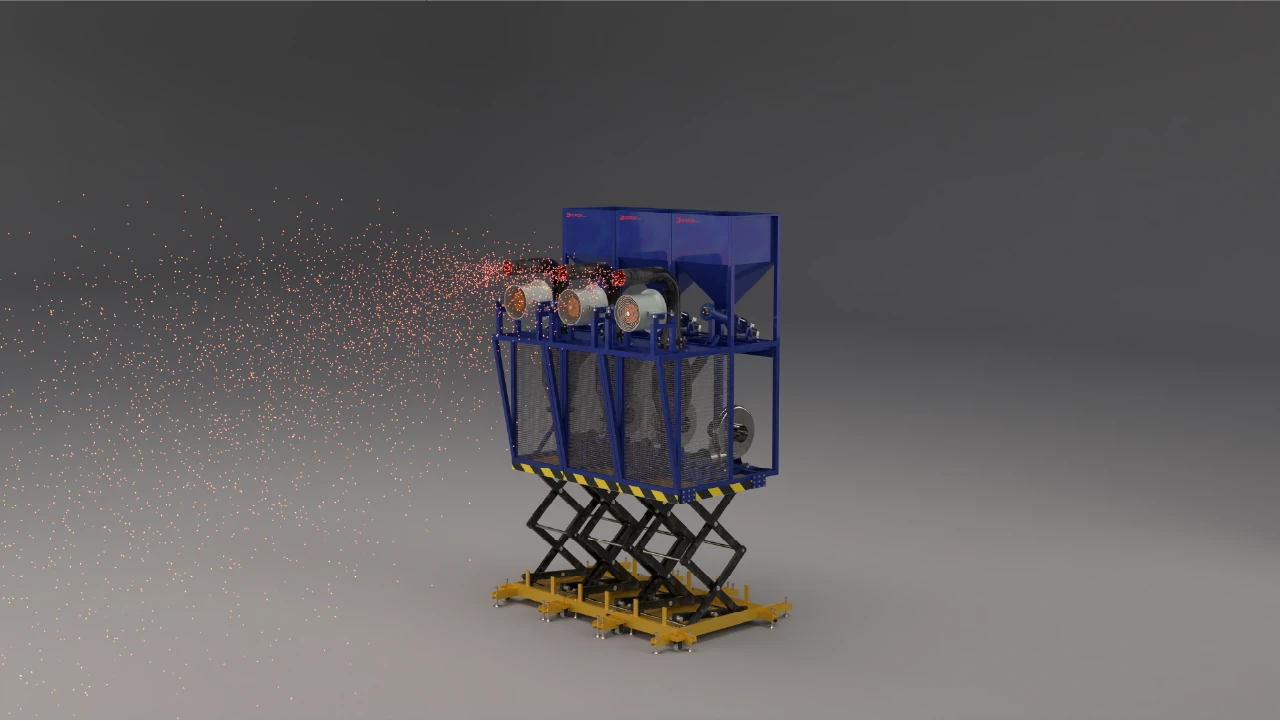

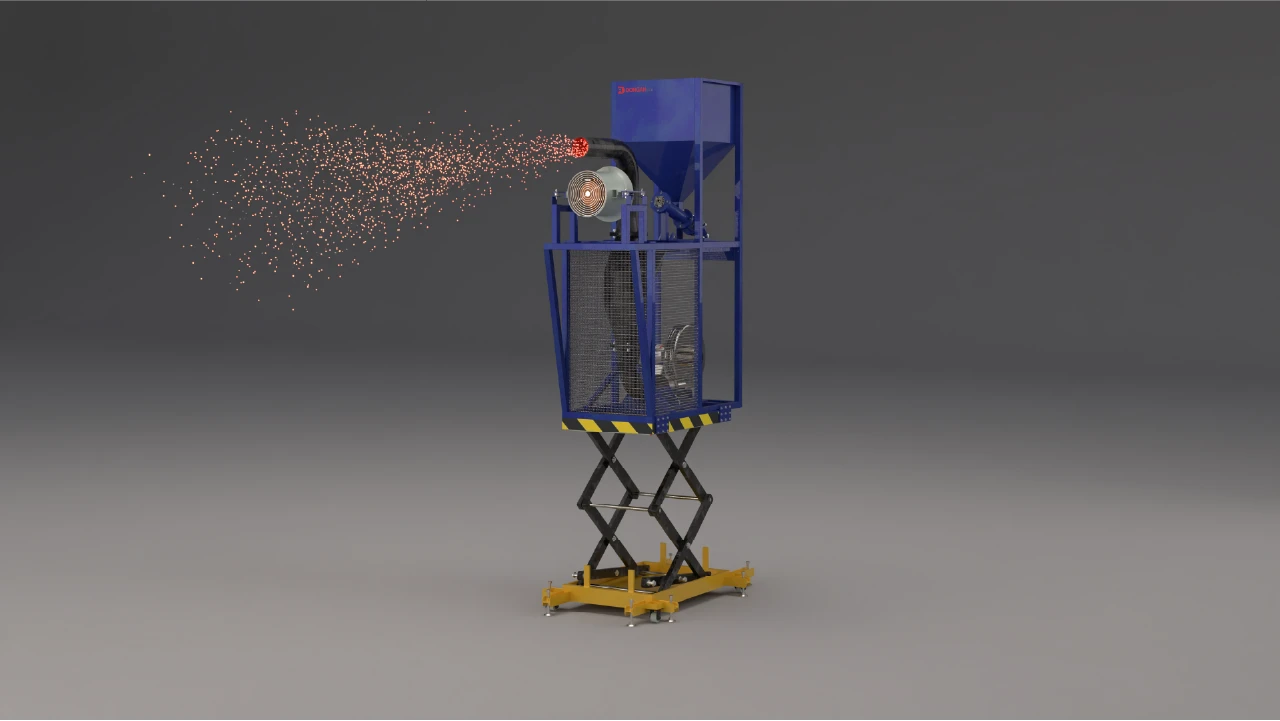

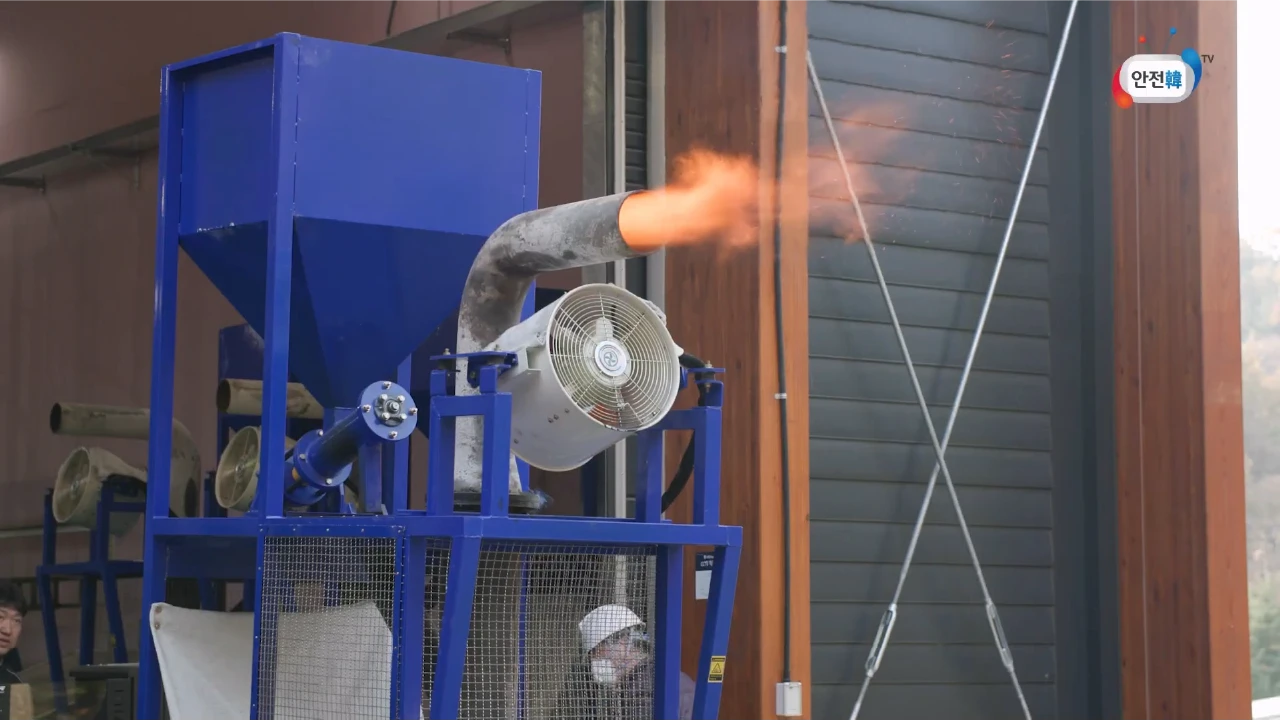

1. 비화 생성 시스템

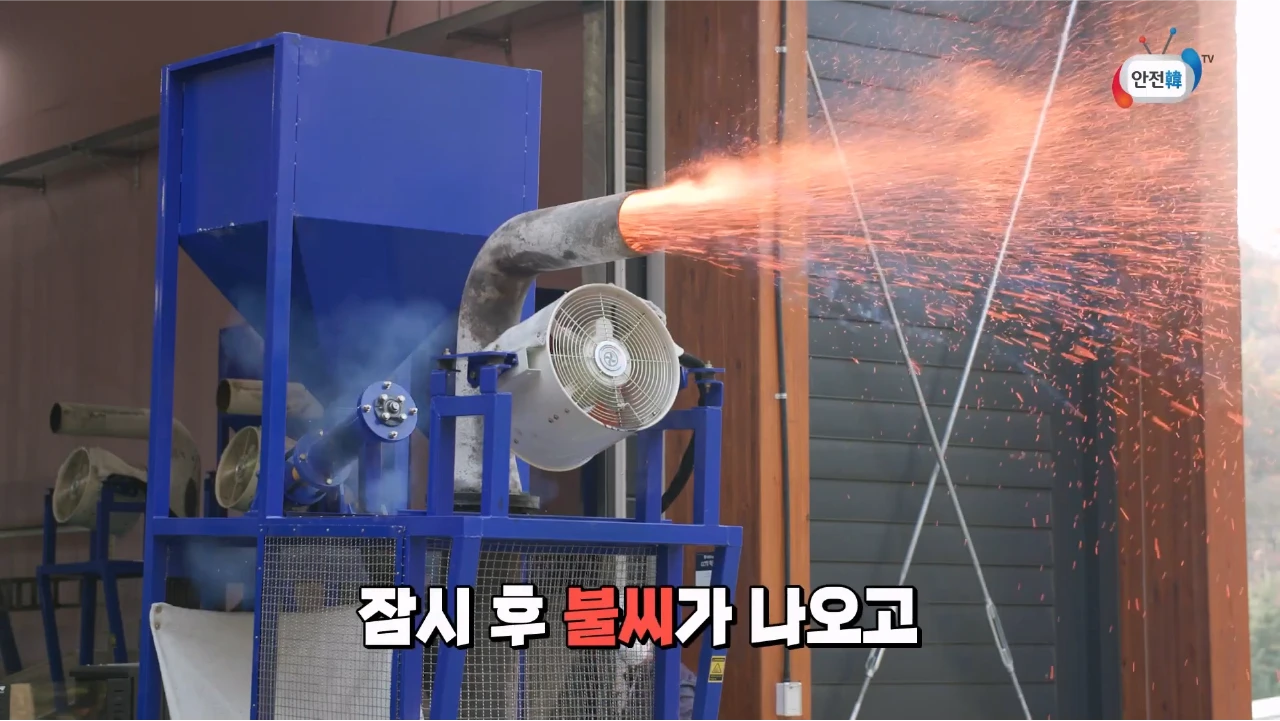

- 내부 연료 연소 -> 자동 불씨(불똥) 생성
- 자동 투입 시스템으로 실제 비화 상황 모사
- 풍속 조절 가능(화염 반은 관찰용)
2. 확산 / 모사 시스템
- Auger 방식 연료 장동 공급
- 고온 견디는 재질 (1300˚C 이상)
- 원터치 자동 점화
3. 제어 시스템
- 중앙 집중식 컨트롤러 (19인치 랙 + PLC)
- 서보 컨트롤러로 풍속 세밀 제어
- 비상 정지, 전력 계측, 인터페이스 지원(RS-485 등)
기대 효과
본 시스템은 산림 인접지 시설물의 화재 확산 가능성 평가, 산불 연구 및 안전 기준 수립에 실질적 도움을 줄 수 있습니다.
다양한 연료 조건과 풍속 환경에서도 신뢰도 높은 실험이 가능합니다.
